以太网供电（PoE）技术通过以太网线同时传输数据和电力，广泛应用于需要简化布线和提升可靠性的场景，其核心组件PD(Power Device,受电端设备)，负责接收电能并转换为系统所需电压。广泛应用于IP摄像头、门禁控制器、智能传感器等安防监控系统，工业机器人、PLC控制器、工业相机等工业自动化系统，智能照明、无线AP、信息终端等智慧楼宇与物联网（IoT），5G微基站、Wi-Fi 6路由器、光纤终端等通信与网络设备，其高集成度与复杂环境对防护提出严苛要求，为确保其稳定可靠，需设计完善的保护机制，如ESD静电保护、浪涌保护、短路过流保护、错接保护以及EMI/EMC抑制等，从而保障电路和设备的正常运行与安全性。
IEC 61000-4-5、GB/T 17626.5、EN61000-4-5、IEC 61000-4-2、GB/T 17626.2、EN61000-4-2

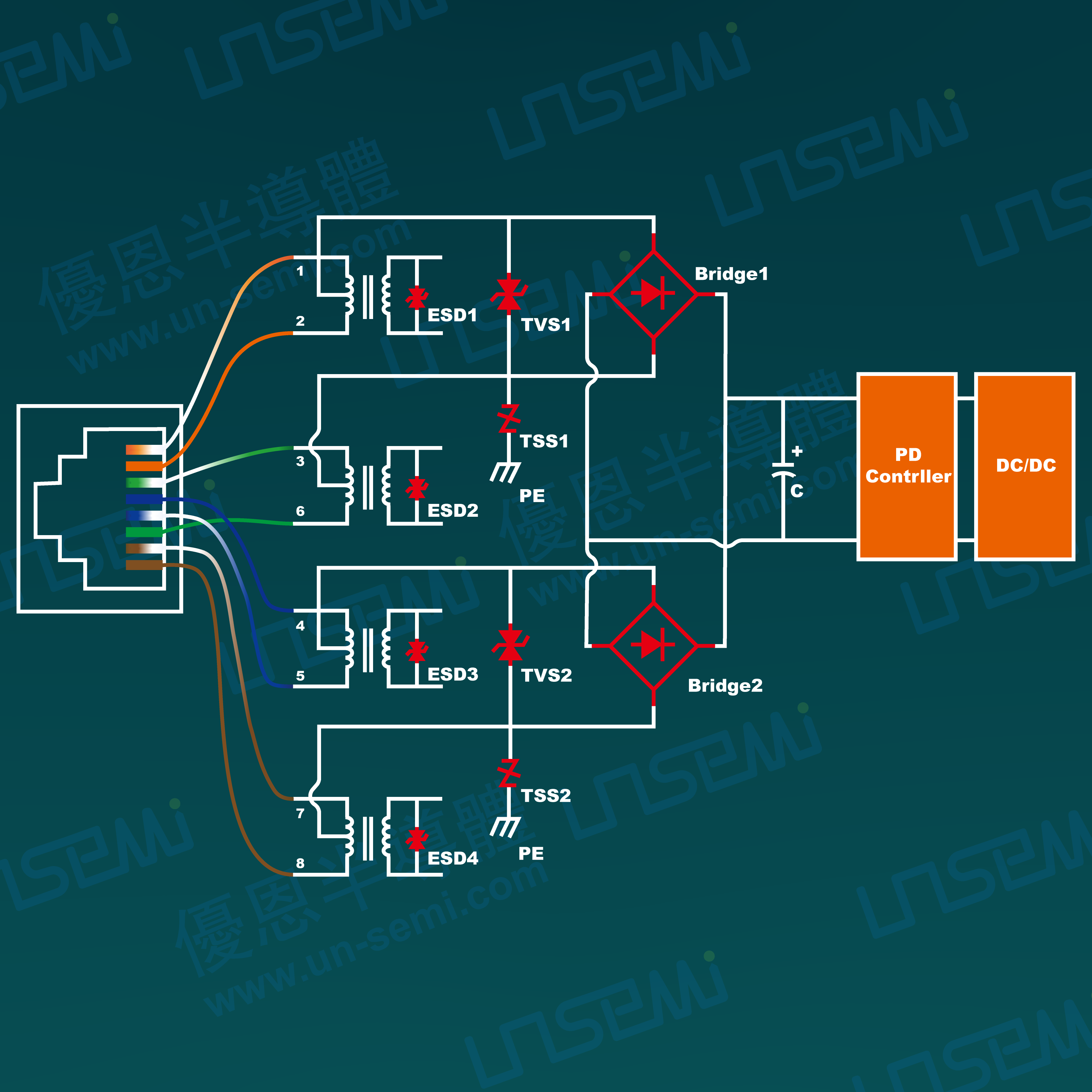

1、电源差模部分通过在网变的中心抽头并接电压精度高、响应速度快、钳位电压低的TVS器件对后端电路进行保护；
2、共模部分通过对大地并接半导体放电管TSS实现，相较于陶瓷放电管拥有更快的响应速度、更低的脉冲抑制电压，对后端保护有更好的效果；
3、网络信号部分通过在网变次级的各差分对上并接一颗ESD器件进行保护；
4、经TVS保护后使用整流桥可以自适应正负极，满足多种形式的PSE供电；
5、通过选择不同功率大小的TVS管，可以满足不同等级的测试需求；
▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。
