以太网供电(PoE)技术通过以太网线同时传输数据和电力,广泛应用于需要简化布线和提升可靠性的场景,其核心组件PD(Power Device,受电端设备),负责接收电能并转换为系统所需电压。广泛应用于IP摄像头、门禁控制器、智能传感器等安防监控系统,工业机器人、PLC控制器、工业相机等工业自动化系统,智能照明、无线AP、信息终端等智慧楼宇与物联网(IoT),5G微基站、Wi-Fi 6路由器、光纤终端等通信与网络设备,其高集成度与复杂环境对防护提出严苛要求,为确保其稳定可靠,需设计完善的保护机制,如ESD静电保护、浪涌保护、短路过流保护、错接保护以及EMI/EMC抑制等,从而保障电路和设备的正常运行与安全性。
IEC 61000-4-5、GB/T 17626.5、EN61000-4-5、IEC 61000-4-2、GB/T 17626.2、EN61000-4-2
1、电源差模部分通过在网变的中心抽头并接电压精度高、响应速度快、钳位电压低的TVS器件对后端电路进行保护;
2、共模部分通过对大地并接半导体放电管TSS实现,相较于陶瓷放电管拥有更快的响应速度、更低的脉冲抑制电压,对后端保护有更好的效果;
3、网络信号部分通过在网变次级的各差分对上分别并接一颗ESD器件进行保护;
4、经TVS保护后使用整流桥可以自适应正负极,满足多种形式的PSE供电;
5、通过选择不同功率大小的TVS管,可以满足不同等级的测试需求;
▲展示方案仅供参考,如需详细设计方案或根据您的保护等级要求进行定制,请随时与我们联络,我们将根据您的具体需求提供专业的技术支持和解决方案。

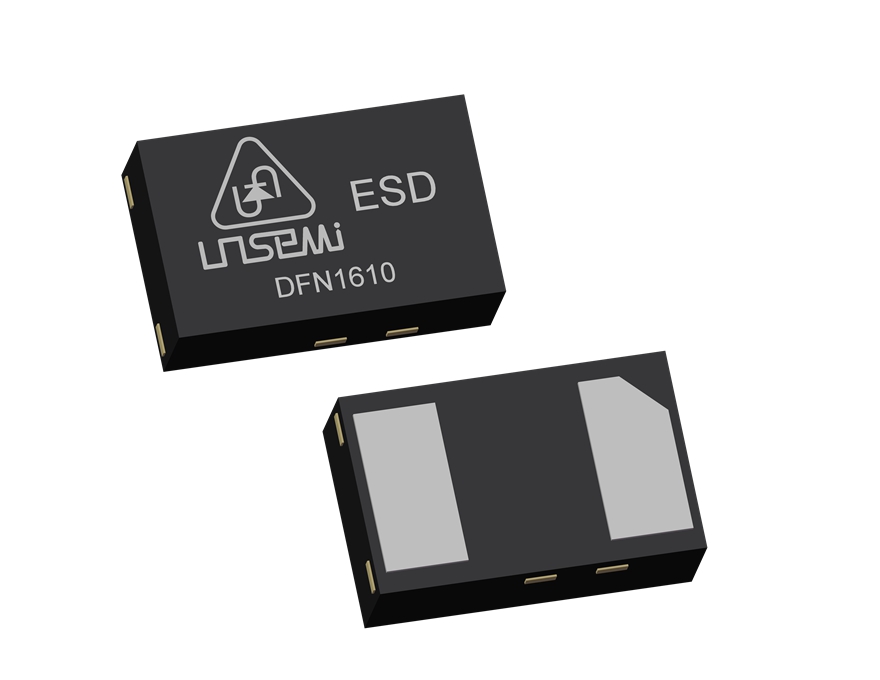

封装类型 DFN1610,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 9.8,IPP Max. (A) 11.0,CJ@ 1MHZ (PF) 0.6,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 Yes

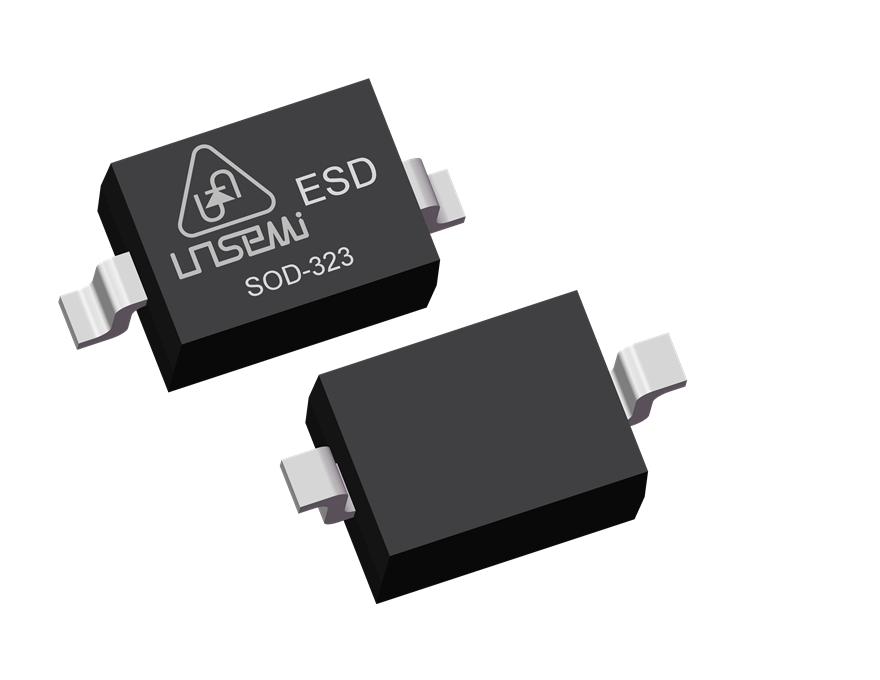

封装类型 SOD-323,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 9.8,IPP Max. (A) 14.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 1.0,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.3,VBR Min. (V) 3.5,Vc @1A (V) 6.3,IPP Max. (A) 19.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 1.0,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 9.8,IPP Max. (A) 12.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 0.05,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.0,VBR Min. (V) 3.5,Vc @1A (V) 6.2,IPP Max. (A) 25.0,CJ@ 1MHZ (PF) 3.0,IR@VRWM Max. (uA) 0.5,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.3,VBR Min. (V) 4.0,Vc @1A (V) 8.0,IPP Max. (A) 20.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.3,VBR Min. (V) 3.5,Vc @1A (V) 6.0,IPP Max. (A) 13.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 0.5,Protectable Lines 1,AEC-Q101 NO
封装类型 DFN1610,VRWM Max. (V) 3.3,VBR Min. (V) 4.0,Vc @1A (V) 7.5,IPP Max. (A) 13.0,CJ@ 1MHZ (PF) 0.6,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 NO

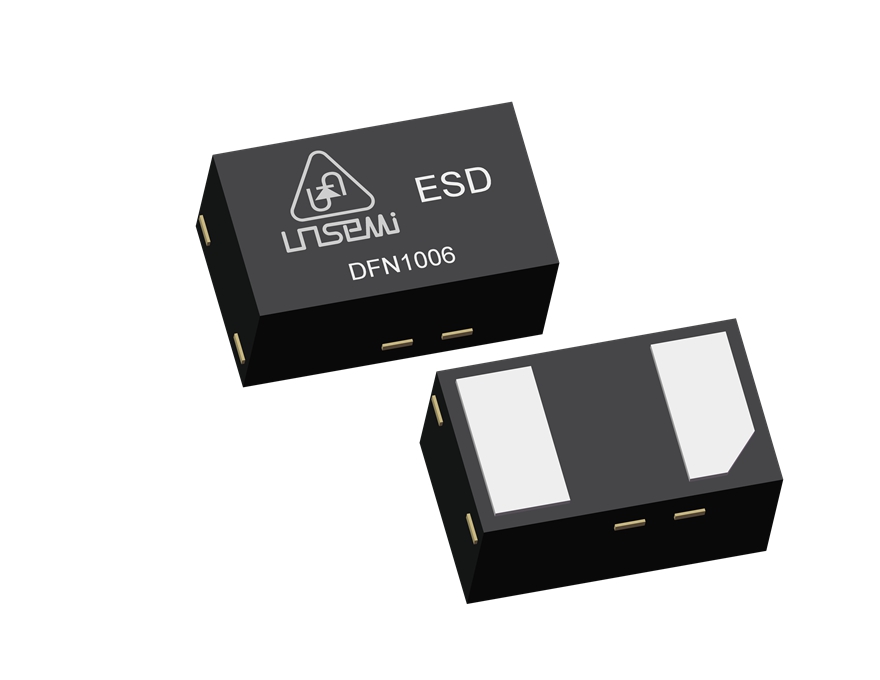

封装类型 DFN1006,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 8.0,IPP Max. (A) 15.0,CJ@ 1MHZ (PF) 1.35,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 NO
封装类型 DFN1006,VRWM Max. (V) 3.3,VBR Min. (V) 4.0,Vc @1A (V) 8.5,IPP Max. (A) 13.0,CJ@ 1MHZ (PF) 1.2,IR@VRWM Max. (uA) 1.0,Protectable Lines 1,AEC-Q101 NO
封装类型 DFN1610,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 9.8,IPP Max. (A) 11.0,CJ@ 1MHZ (PF) 0.6,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 Yes
封装类型 SOD-323,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 9.8,IPP Max. (A) 14.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 1.0,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.3,VBR Min. (V) 3.5,Vc @1A (V) 6.3,IPP Max. (A) 19.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 1.0,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 9.8,IPP Max. (A) 12.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 0.05,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.0,VBR Min. (V) 3.5,Vc @1A (V) 6.2,IPP Max. (A) 25.0,CJ@ 1MHZ (PF) 3.0,IR@VRWM Max. (uA) 0.5,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.3,VBR Min. (V) 4.0,Vc @1A (V) 8.0,IPP Max. (A) 20.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.3,VBR Min. (V) 3.5,Vc @1A (V) 6.0,IPP Max. (A) 13.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 0.5,Protectable Lines 1,AEC-Q101 NO
封装类型 DFN1610,VRWM Max. (V) 3.3,VBR Min. (V) 4.0,Vc @1A (V) 7.5,IPP Max. (A) 13.0,CJ@ 1MHZ (PF) 0.6,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 NO
封装类型 DFN1006,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 8.0,IPP Max. (A) 15.0,CJ@ 1MHZ (PF) 1.35,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 NO
封装类型 DFN1006,VRWM Max. (V) 3.3,VBR Min. (V) 4.0,Vc @1A (V) 8.5,IPP Max. (A) 13.0,CJ@ 1MHZ (PF) 1.2,IR@VRWM Max. (uA) 1.0,Protectable Lines 1,AEC-Q101 NO
封装类型 DFN1610,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 9.8,IPP Max. (A) 11.0,CJ@ 1MHZ (PF) 0.6,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 Yes
封装类型 SOD-323,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 9.8,IPP Max. (A) 14.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 1.0,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.3,VBR Min. (V) 3.5,Vc @1A (V) 6.3,IPP Max. (A) 19.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 1.0,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 9.8,IPP Max. (A) 12.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 0.05,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.0,VBR Min. (V) 3.5,Vc @1A (V) 6.2,IPP Max. (A) 25.0,CJ@ 1MHZ (PF) 3.0,IR@VRWM Max. (uA) 0.5,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.3,VBR Min. (V) 4.0,Vc @1A (V) 8.0,IPP Max. (A) 20.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.3,VBR Min. (V) 3.5,Vc @1A (V) 6.0,IPP Max. (A) 13.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 0.5,Protectable Lines 1,AEC-Q101 NO
封装类型 DFN1610,VRWM Max. (V) 3.3,VBR Min. (V) 4.0,Vc @1A (V) 7.5,IPP Max. (A) 13.0,CJ@ 1MHZ (PF) 0.6,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 NO
封装类型 DFN1006,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 8.0,IPP Max. (A) 15.0,CJ@ 1MHZ (PF) 1.35,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 NO
封装类型 DFN1006,VRWM Max. (V) 3.3,VBR Min. (V) 4.0,Vc @1A (V) 8.5,IPP Max. (A) 13.0,CJ@ 1MHZ (PF) 1.2,IR@VRWM Max. (uA) 1.0,Protectable Lines 1,AEC-Q101 NO
封装类型 DFN1610,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 9.8,IPP Max. (A) 11.0,CJ@ 1MHZ (PF) 0.6,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 Yes
封装类型 SOD-323,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 9.8,IPP Max. (A) 14.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 1.0,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.3,VBR Min. (V) 3.5,Vc @1A (V) 6.3,IPP Max. (A) 19.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 1.0,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 9.8,IPP Max. (A) 12.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 0.05,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.0,VBR Min. (V) 3.5,Vc @1A (V) 6.2,IPP Max. (A) 25.0,CJ@ 1MHZ (PF) 3.0,IR@VRWM Max. (uA) 0.5,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.3,VBR Min. (V) 4.0,Vc @1A (V) 8.0,IPP Max. (A) 20.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 NO
封装类型 SOD-323,VRWM Max. (V) 3.3,VBR Min. (V) 3.5,Vc @1A (V) 6.0,IPP Max. (A) 13.0,CJ@ 1MHZ (PF) 1.0,IR@VRWM Max. (uA) 0.5,Protectable Lines 1,AEC-Q101 NO
封装类型 DFN1610,VRWM Max. (V) 3.3,VBR Min. (V) 4.0,Vc @1A (V) 7.5,IPP Max. (A) 13.0,CJ@ 1MHZ (PF) 0.6,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 NO
封装类型 DFN1006,VRWM Max. (V) 5.0,VBR Min. (V) 6.0,Vc @1A (V) 8.0,IPP Max. (A) 15.0,CJ@ 1MHZ (PF) 1.35,IR@VRWM Max. (uA) 0.1,Protectable Lines 1,AEC-Q101 NO
封装类型 DFN1006,VRWM Max. (V) 3.3,VBR Min. (V) 4.0,Vc @1A (V) 8.5,IPP Max. (A) 13.0,CJ@ 1MHZ (PF) 1.2,IR@VRWM Max. (uA) 1.0,Protectable Lines 1,AEC-Q101 NO

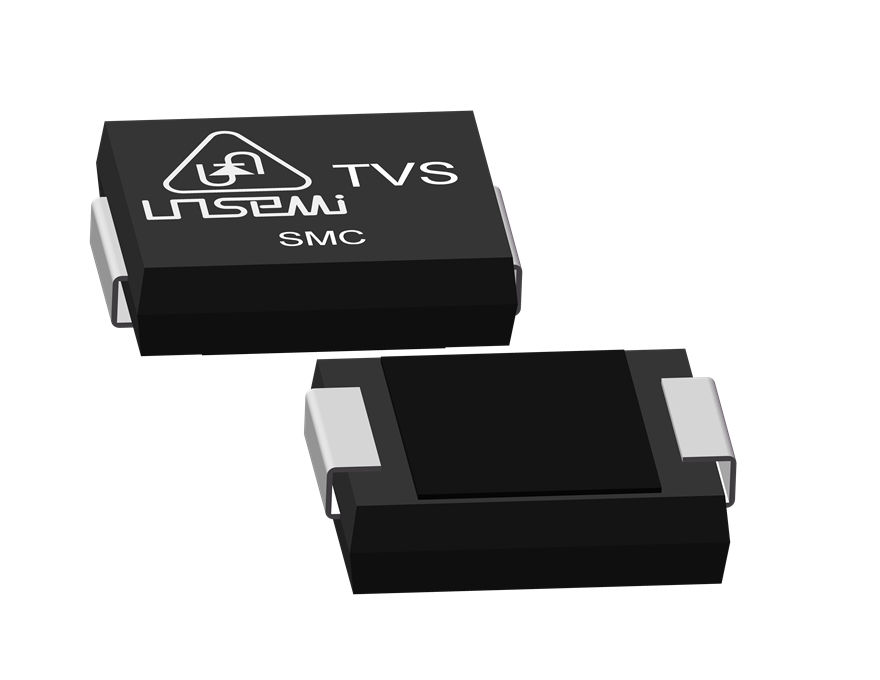

封装类型 SMC/DO-214AB,VRWM Max. (V) 58.0,VBR@IT Min. (V) 60,VBR@IT Max. (V) 72,IT (mA) 1,IPP@Max 8/20μs (A) 1000,VC@IPP Max. (V) 90,IR@VRWM Max. (uA) 1,AEC-Q101 NO

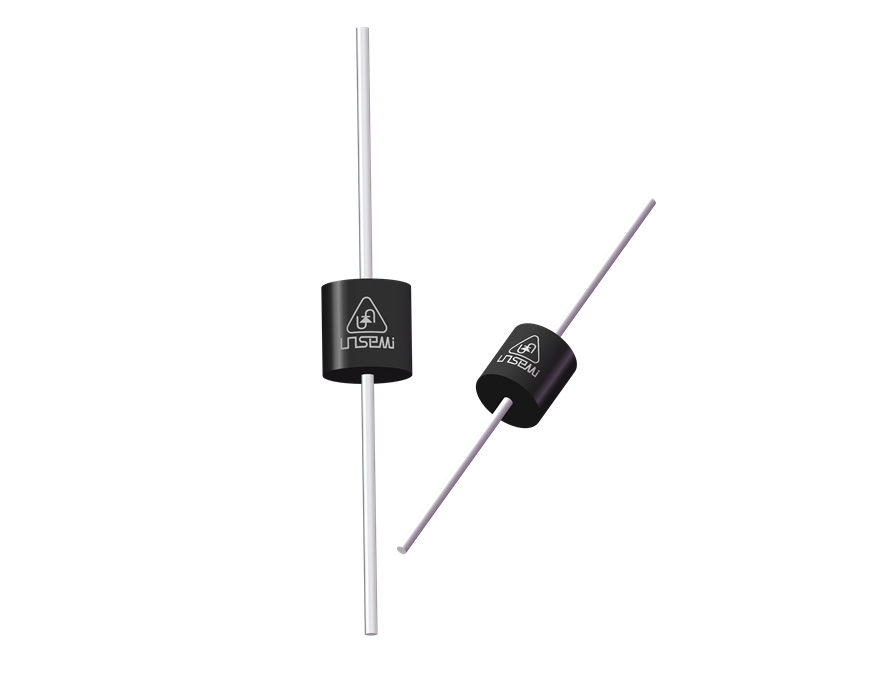

封装类型 R6/P600,Pppm@ 10/1000μs (W) 15000,VRWM Max. (V) 58.0,VBR@IT Min. (V) 64.8,VBR@IT Max. (V) 70.9,IT (mA) 5,VC@IPP Max. (V) 93.8,IPP@Max 10/1000μs (A) 161,IR@VRWM Max. (uA) 2,AEC-Q101 NO
封装类型 SMC/DO-214AB,VRWM Max. (V) 58.0,VBR@IT Min. (V) 60,VBR@IT Max. (V) 72,IT (mA) 1,IPP@Max 8/20μs (A) 1000,VC@IPP Max. (V) 90,IR@VRWM Max. (uA) 1,AEC-Q101 NO
封装类型 R6/P600,Pppm@ 10/1000μs (W) 15000,VRWM Max. (V) 58.0,VBR@IT Min. (V) 64.8,VBR@IT Max. (V) 70.9,IT (mA) 5,VC@IPP Max. (V) 93.8,IPP@Max 10/1000μs (A) 161,IR@VRWM Max. (uA) 2,AEC-Q101 NO

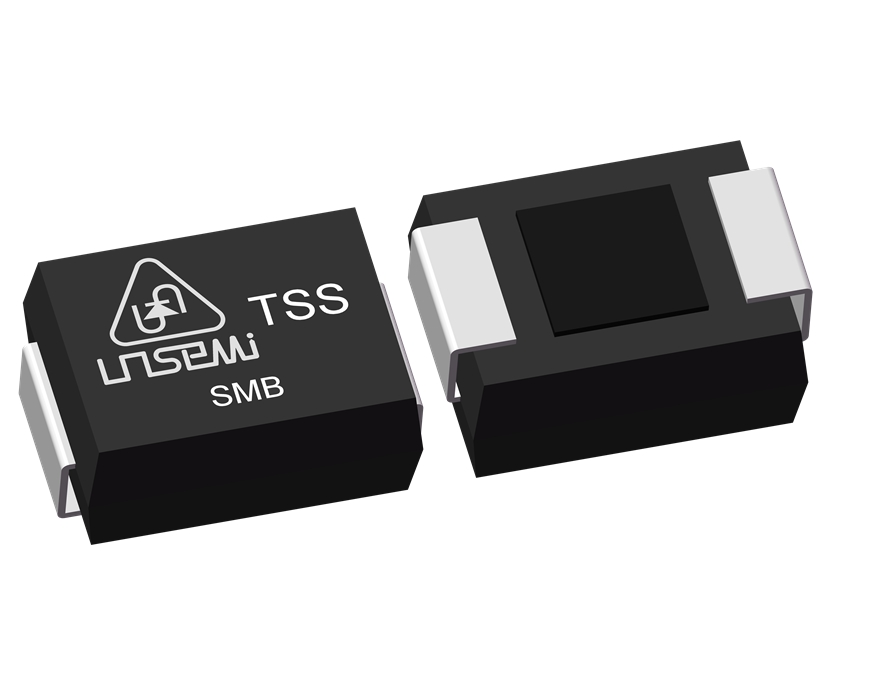

封装类型 SMB/DO-214AA,VDRM @Idrm=5µA Vmin 58,VS @100V/µS Vmax 77,VT @IT=2.2A Vmax 4,IS Max (mA) 800,IT Max (A) 2.2,IH Min (mA) 150,Cj @1MHz (pF) 100,Protectable Lines 1
封装类型 SMB/DO-214AA,VDRM @Idrm=5µA Vmin 275,VS @100V/µS Vmax 350,VT @IT=2.2A Vmax 4,IS Max (mA) 800,IT Max (A) 2.2,IH Min (mA) 150,Cj @1MHz (pF) 65,Protectable Lines 1
封装类型 SMB/DO-214AA,VDRM @Idrm=5µA Vmin 58,VS @100V/µS Vmax 77,VT @IT=2.2A Vmax 4,IS Max (mA) 800,IT Max (A) 2.2,IH Min (mA) 150,Cj @1MHz (pF) 100,Protectable Lines 1
封装类型 SMB/DO-214AA,VDRM @Idrm=5µA Vmin 275,VS @100V/µS Vmax 350,VT @IT=2.2A Vmax 4,IS Max (mA) 800,IT Max (A) 2.2,IH Min (mA) 150,Cj @1MHz (pF) 65,Protectable Lines 1

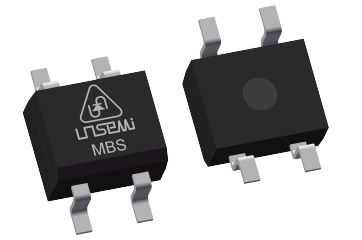

封装类型 MBS,最大平均整流电流 IF Max(A) 0.8,最大峰值反向电压 VRRM (V) 100,最大峰值正向浪湧電流 IFSM (A) 30,最大正向电压 VF@IF (V) 1.1,最大反向漏电流 IR@VRRM(mA) 0.04
封装类型 MBS,最大平均整流电流 IF Max(A) 0.8,最大峰值反向电压 VRRM (V) 200,最大峰值正向浪湧電流 IFSM (A) 30,最大正向电压 VF@IF (V) 1.1,最大反向漏电流 IR@VRRM(mA) 0.04
封装类型 MBF,最大平均整流电流 IF Max(A) 0.8,最大峰值反向电压 VRRM (V) 100,最大峰值正向浪湧電流 IFSM (A) 30,最大正向电压 VF@IF (V) 1.1,最大反向漏电流 IR@VRRM(mA) 0.04
封装类型 MBF,最大平均整流电流 IF Max(A) 0.8,最大峰值反向电压 VRRM (V) 200,最大峰值正向浪湧電流 IFSM (A) 30,最大正向电压 VF@IF (V) 1.1,最大反向漏电流 IR@VRRM(mA) 0.04
封装类型 MBS,最大平均整流电流 IF Max(A) 0.8,最大峰值反向电压 VRRM (V) 100,最大峰值正向浪湧電流 IFSM (A) 30,最大正向电压 VF@IF (V) 1.1,最大反向漏电流 IR@VRRM(mA) 0.04
封装类型 MBS,最大平均整流电流 IF Max(A) 0.8,最大峰值反向电压 VRRM (V) 200,最大峰值正向浪湧電流 IFSM (A) 30,最大正向电压 VF@IF (V) 1.1,最大反向漏电流 IR@VRRM(mA) 0.04
封装类型 MBF,最大平均整流电流 IF Max(A) 0.8,最大峰值反向电压 VRRM (V) 100,最大峰值正向浪湧電流 IFSM (A) 30,最大正向电压 VF@IF (V) 1.1,最大反向漏电流 IR@VRRM(mA) 0.04
封装类型 MBF,最大平均整流电流 IF Max(A) 0.8,最大峰值反向电压 VRRM (V) 200,最大峰值正向浪湧電流 IFSM (A) 30,最大正向电压 VF@IF (V) 1.1,最大反向漏电流 IR@VRRM(mA) 0.04
