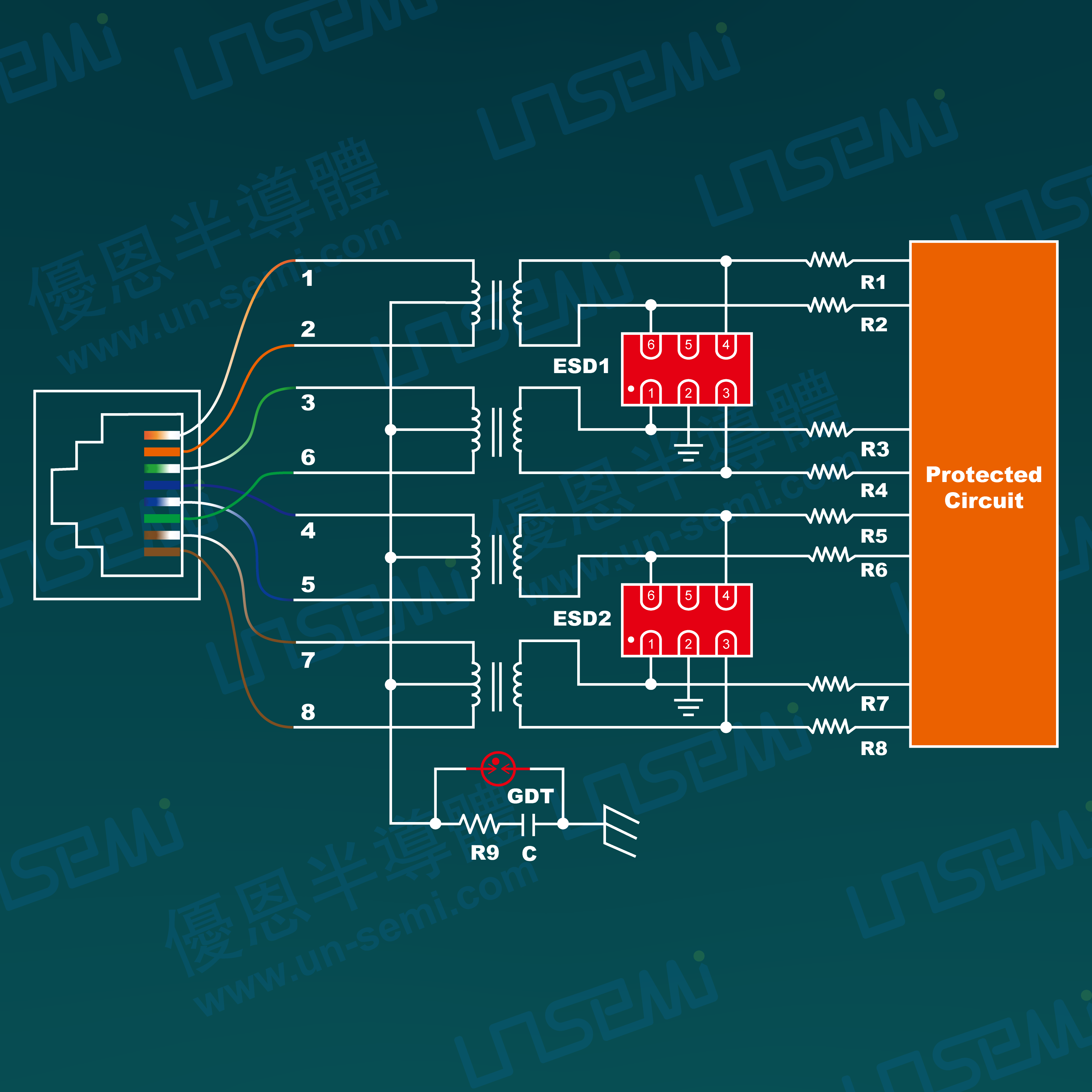

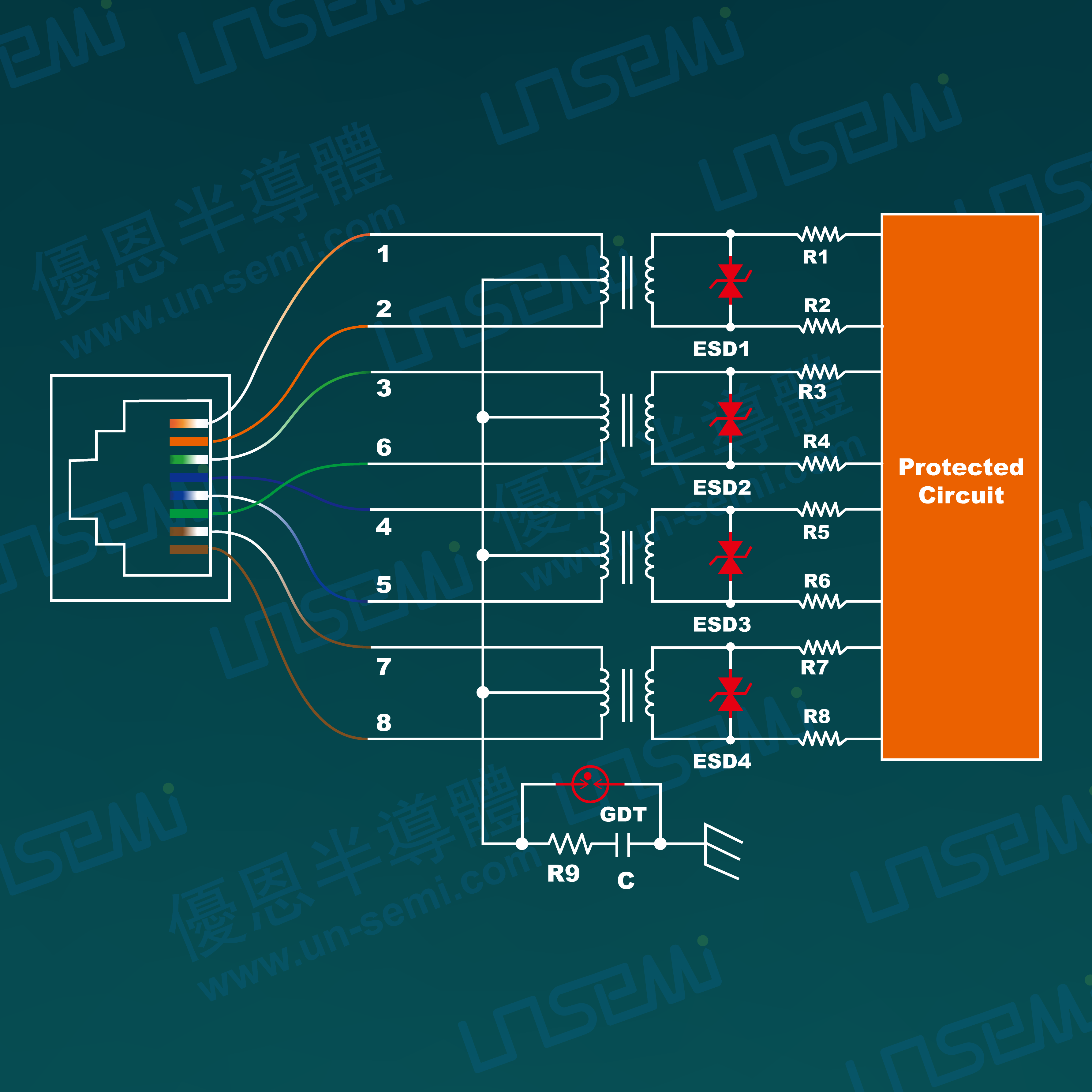

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

1、初级防护通过在公共中心抽头并接一颗GDT陶瓷气体放电管或者半导体放电管TSS做共模保护，泄放大能量浪涌；

2、次级防护通过在电路上并联电压精度高、响应速度快、钳位电压低、寄生电容小的硅材ESD保护器件对后端IC进行保护；

3、可以满足高温85℃百米不丢包测试，具体需咨询联络我司提供相应的器件型号；

4、在不影响数据传输的前提下满足 IEC61000-4-2静电放电及 IEC61000-4-5雷击浪涌防护需求，让后端的电路得到有效全面的防护。

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

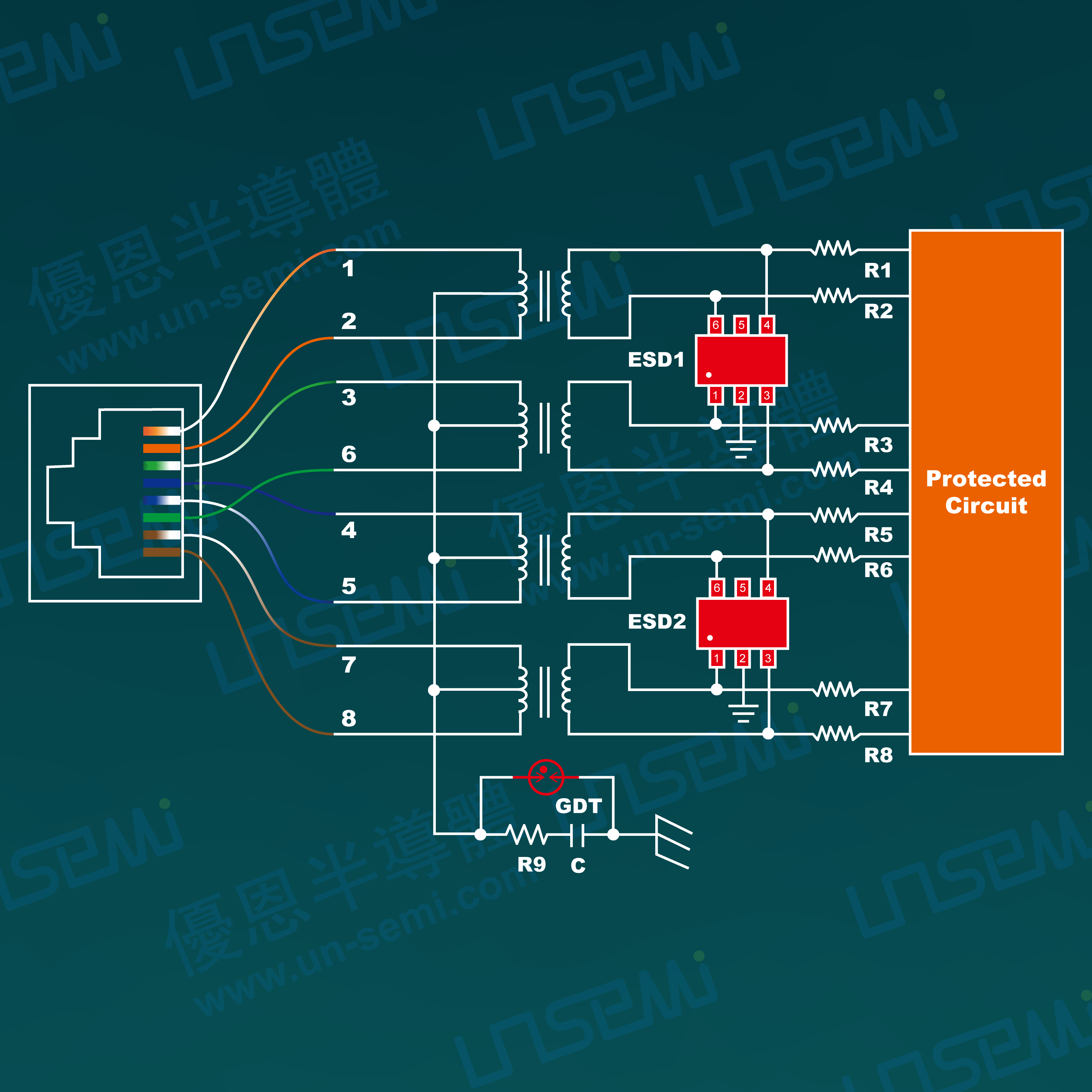

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

1、初级防护通过在公共中心抽头并接一颗GDT陶瓷气体放电管或者半导体放电管TSS做共模保护，泄放大能量浪涌；

2、次级防护通过在电路上并联电压精度高、响应速度快、钳位电压低、寄生电容小的硅材ESD保护器件对后端IC进行保护；

3、采用封装尺寸小的多路防护器件，布线简洁、占板面积小且SMT贴装生产更高效便捷；

4、可以满足高温85℃百米不丢包测试，具体需咨询联络我司提供相应的器件型号；

5、在不影响数据传输的前提下满足 IEC61000-4-2静电放电及 IEC61000-4-5雷击浪涌防护需求，让后端的电路得到有效全面的防护。

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

1、采用1000M带隔离&雷击浪涌防护的RJ45连接器，内置隔离变压器及差共模浪涌防护电路；

2、集成化设计，在同等防护级别下能确保占用最少的PCB面积；

3、集成化设计，能够较大程度降低开发验证成本，提高产品的稳定性及可靠性；

4、在不影响数据传输的前提下满足 IEC61000-4-2静电放电及 IEC61000-4-5雷击浪涌防护需求，让后端的电路得到有效全面的防护。

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

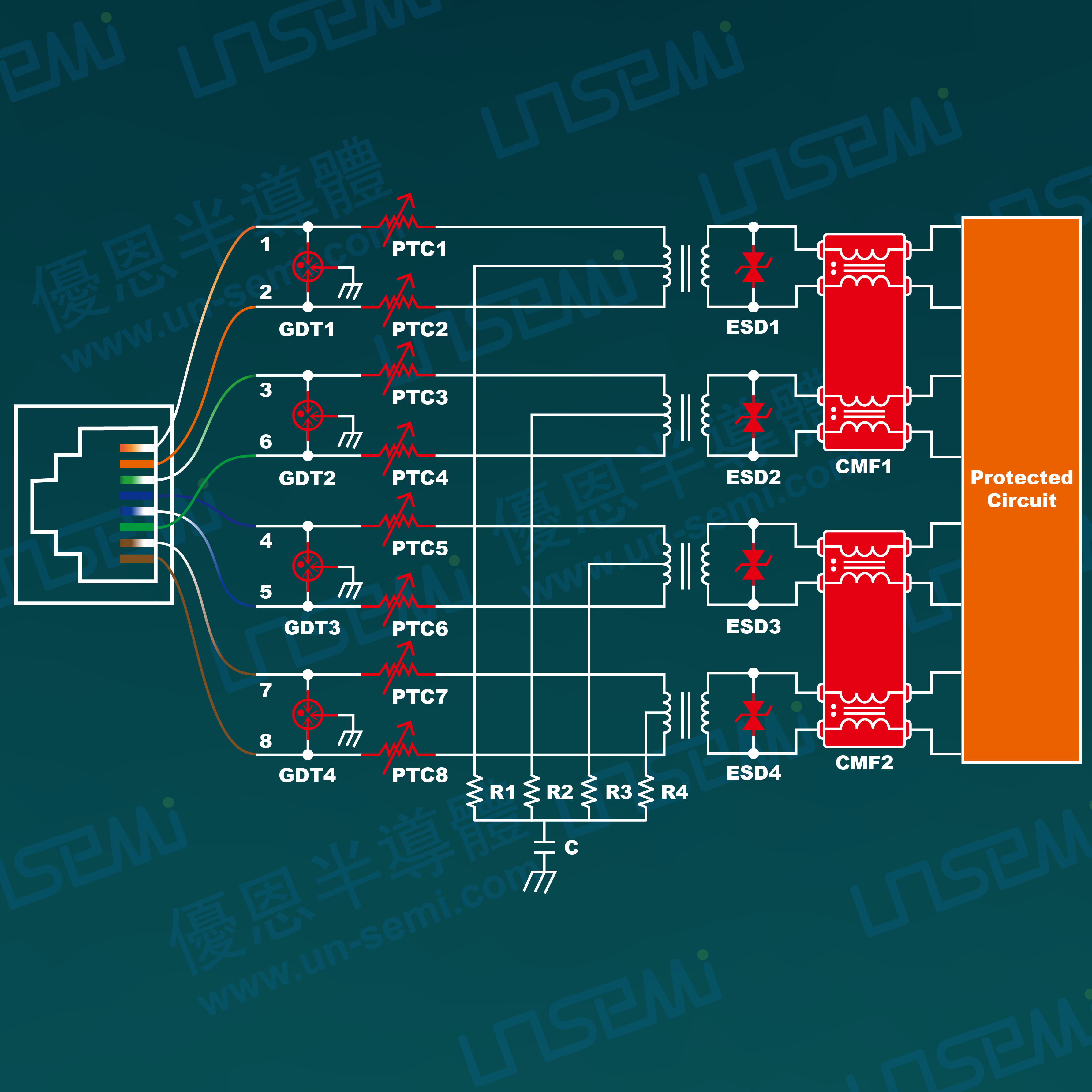

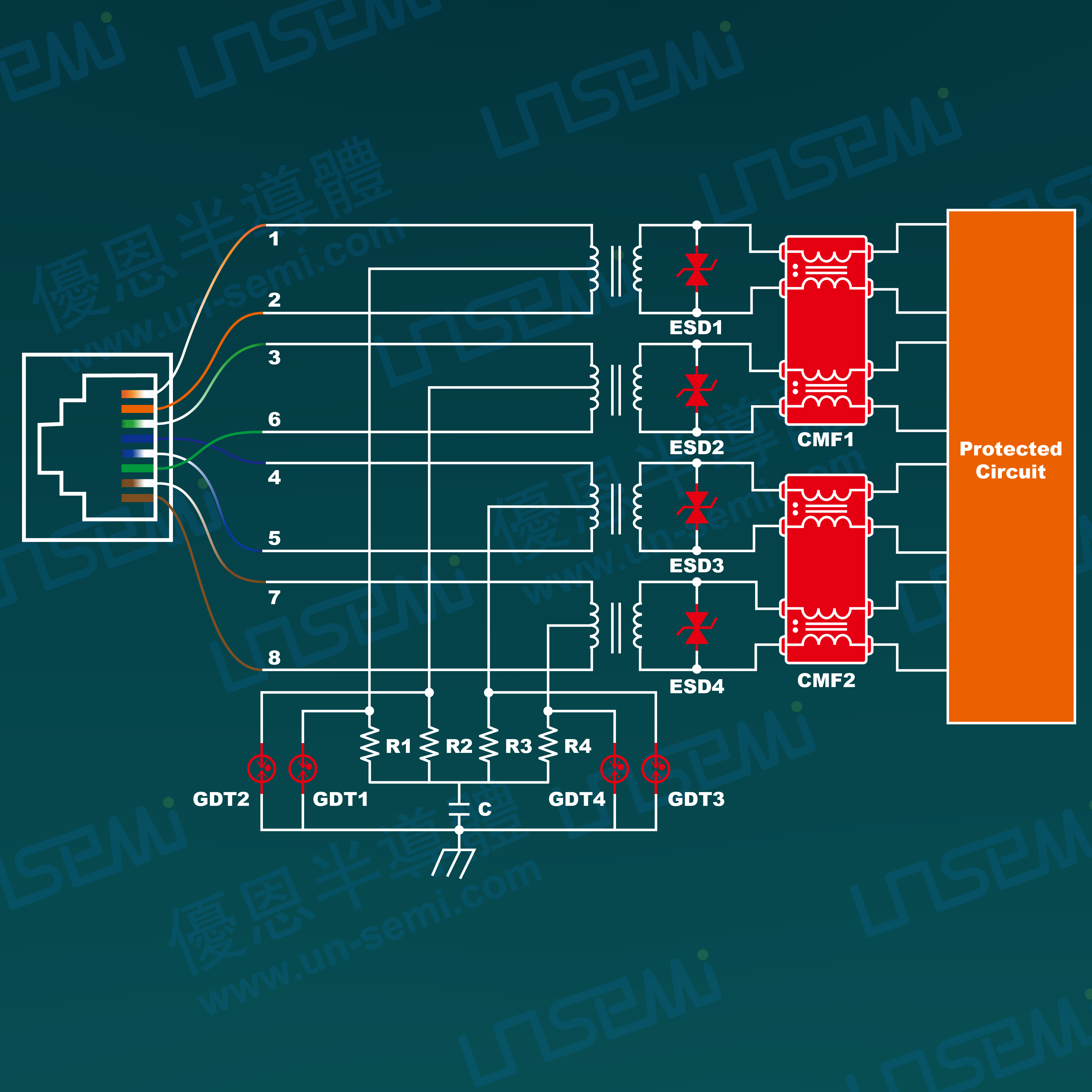

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

1、初级防护对每组差分对分别并接通流能力强的GDT陶瓷气体放电管做差共模保护，泄放大能量浪涌；

2、中间选用小阻值的功率电阻或者PTC自恢复保险做退耦，保证陶瓷气体管能够响应触发；

3、次级防护通过在电路上并联电压精度高、响应速度快、钳位电压低、寄生电容小的硅材ESD保护器件对后端IC进行保护；

4、网口电路采用标准的史密斯电路，能够有效抑制EMI干扰；

5、分别对每组差分对再串接集成度高、对称设计、四组差分对保护的静噪滤波器，抑制EMI电磁噪声干扰；

6、在不影响数据传输的前提下满足EMC电磁兼容设计的需求，让系统电路得到有效全面的防护。

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。
