封装类型 | DFN0603 |
VRWM Max. (V) | 5.0 |
VBR Min. (V) | 6.0 |
Vc @1A （V） | 12.0 |
IPP Max. (A) | 3.0 |
CJ@ 1MHZ (PF) | 0.5 |
IR@VRWM Max. (uA) | 1.0 |
Protectable Lines | 1 |
AEC-Q101 | NO |
● 允许工作电压 5V

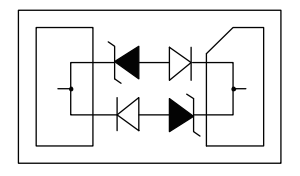

● 双向ESD静电保护
● 电容 0.5pF （典型值）
● 浪涌保护：
IEC 61000-4-5 (8/20μs) 3A

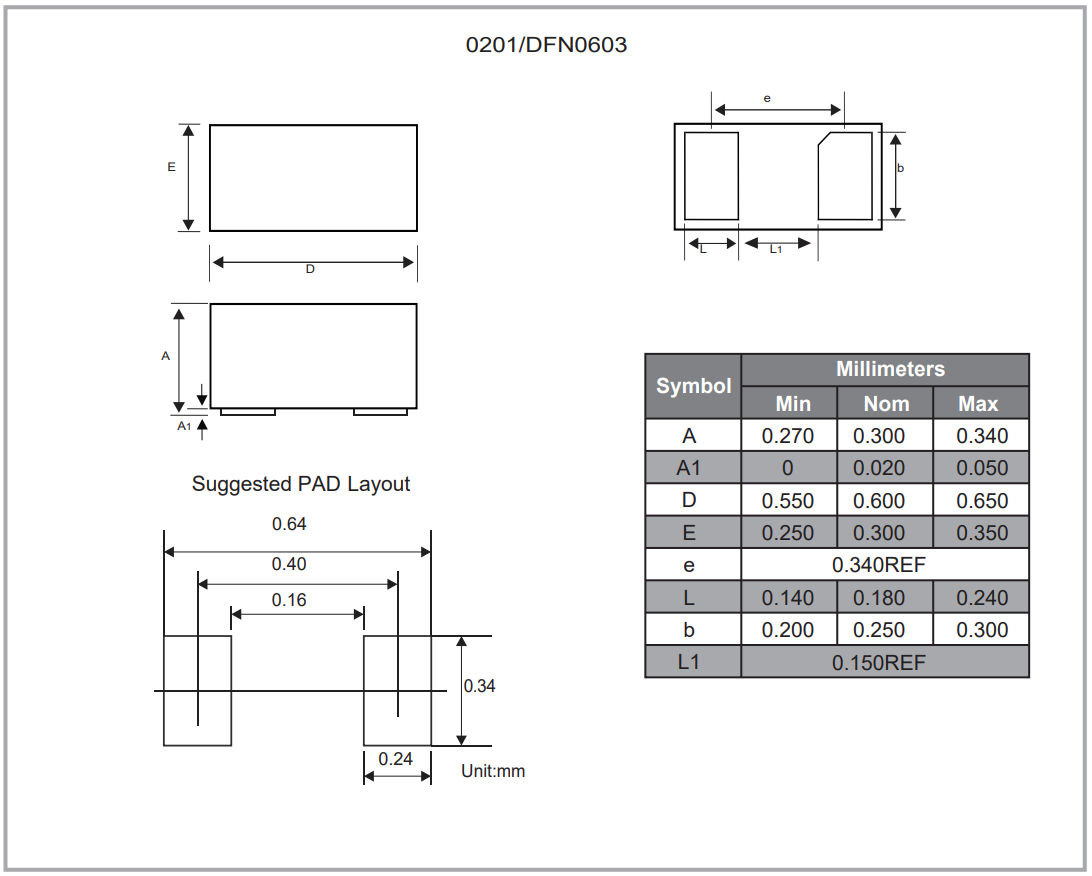

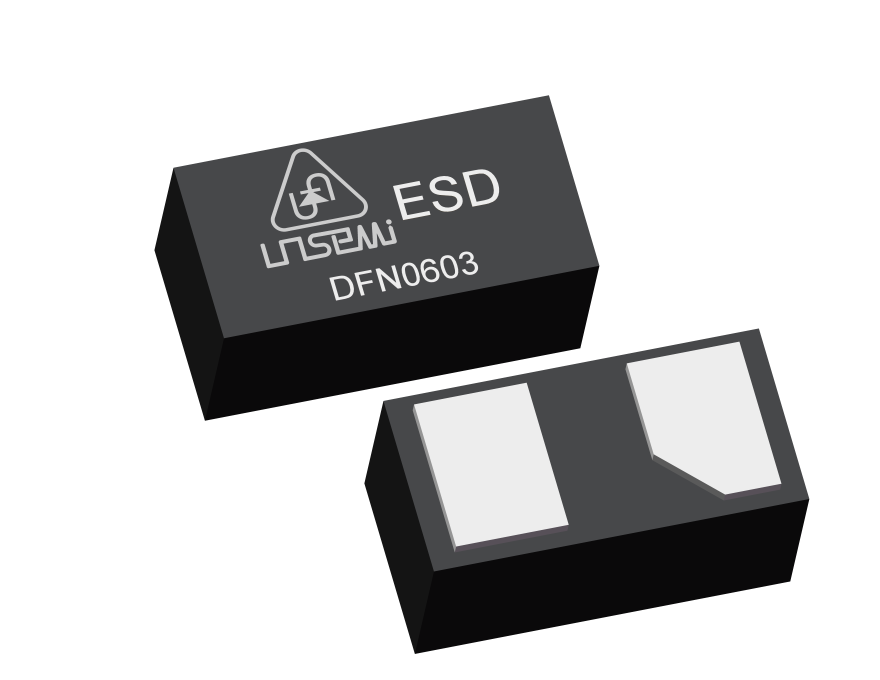

● 超小型封装DFN0603：
长宽高:0.6x0.3x0.26mm
● ESD静电保护 IEC61000-4-2(ESD):
±15kV (空气放电) ±8kV (接触放电)
ESD05V02D-LC是一款超小型封装的过压保护器件，非常适用于PCB空间限制的产品中(TWS 智能穿戴）用作浪涌过电压及ESD静电保护，其超低的电容值（0.5pF)可满足高速信号线要求，而不影响信号传输。
