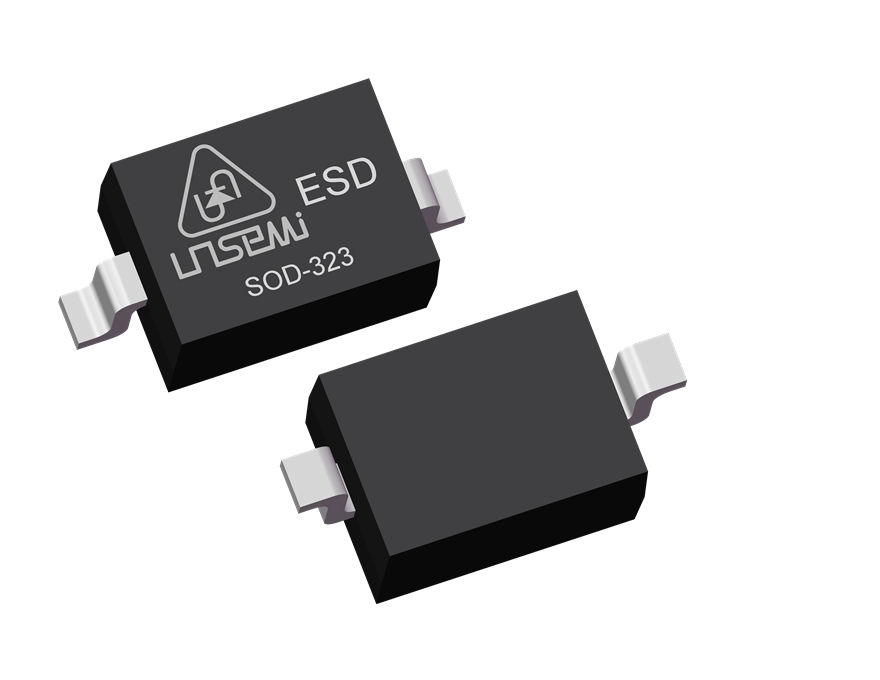

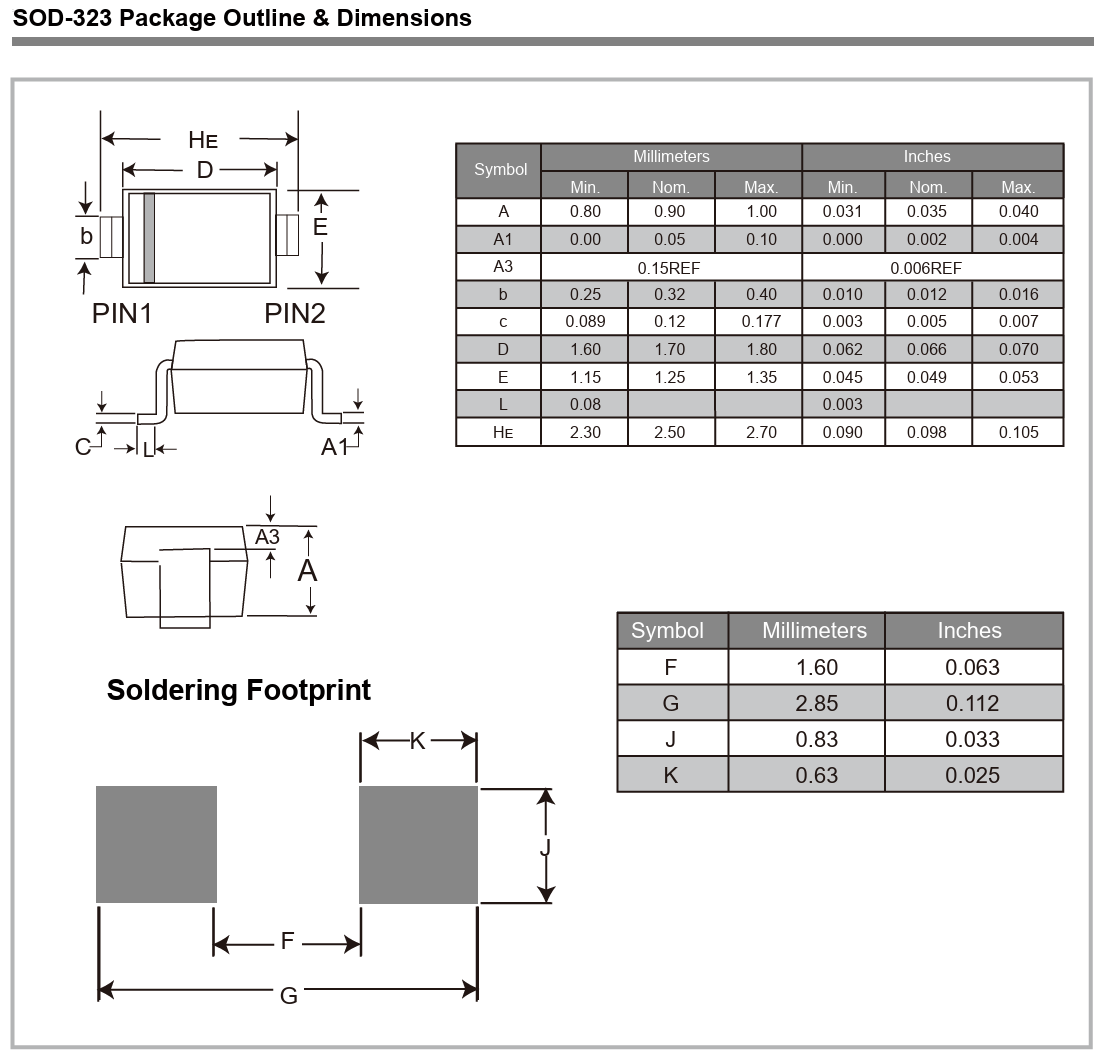

封装类型 | SOD-323 |
VRWM Max. (V) | 15/24 |
VBR Min. (V) | 16.7/26.7 |
Vc @1A （V） | 25/43 |
IPP Max. (A) | 5.0/3.0 |
CJ@ 1MHZ (PF) | 1.0 |
IR@VRWM Max. (uA) | 1.0 |
Protectable Lines | 1 |
AEC-Q101 | NO |
● AEC-Q101 qualified
● Moisture Sensitivity Level (MSL -1)
●Protects of one automotive LIN-bus line
●Protects the one line DC12V or DC24V
●Low clamping voltage
●Low leakage current
●IEC61000-4-2 (ESD) ±15kV (air), ±8kV (contact)
●IEC61000-4-5 (Lightning) 3A (8/20µs)
为适应乘用车12V系统及商用车24V供电系统，
UESD1LIN采用双边不对称电压结构，可满足两
种车用LIN-BUS的保护应用，同时还可以应用于
DC12V及DC24V电源保护。
