DC24V电源因其满足安全规范电压，适合长距离供电且兼容多数控制设备，被广泛应用于PLC控制器、伺服电机、传感器、工业机器人等工业自动化产品，轨道交通信号系统、车载电子设备、交通信号灯、充电桩等交通基础设施，监控摄像头、门禁系统、火灾报警器等安防系统，通信基站、医疗设备和新能源等领域，针对DC24V电源系统，为确保其稳定可靠，需设计完善的保护机制，如ESD静电保护、浪涌保护、短路过流保护、错接保护以及EMI/EMC抑制等，从而保障电路和设备的正常运行与安全性。
IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

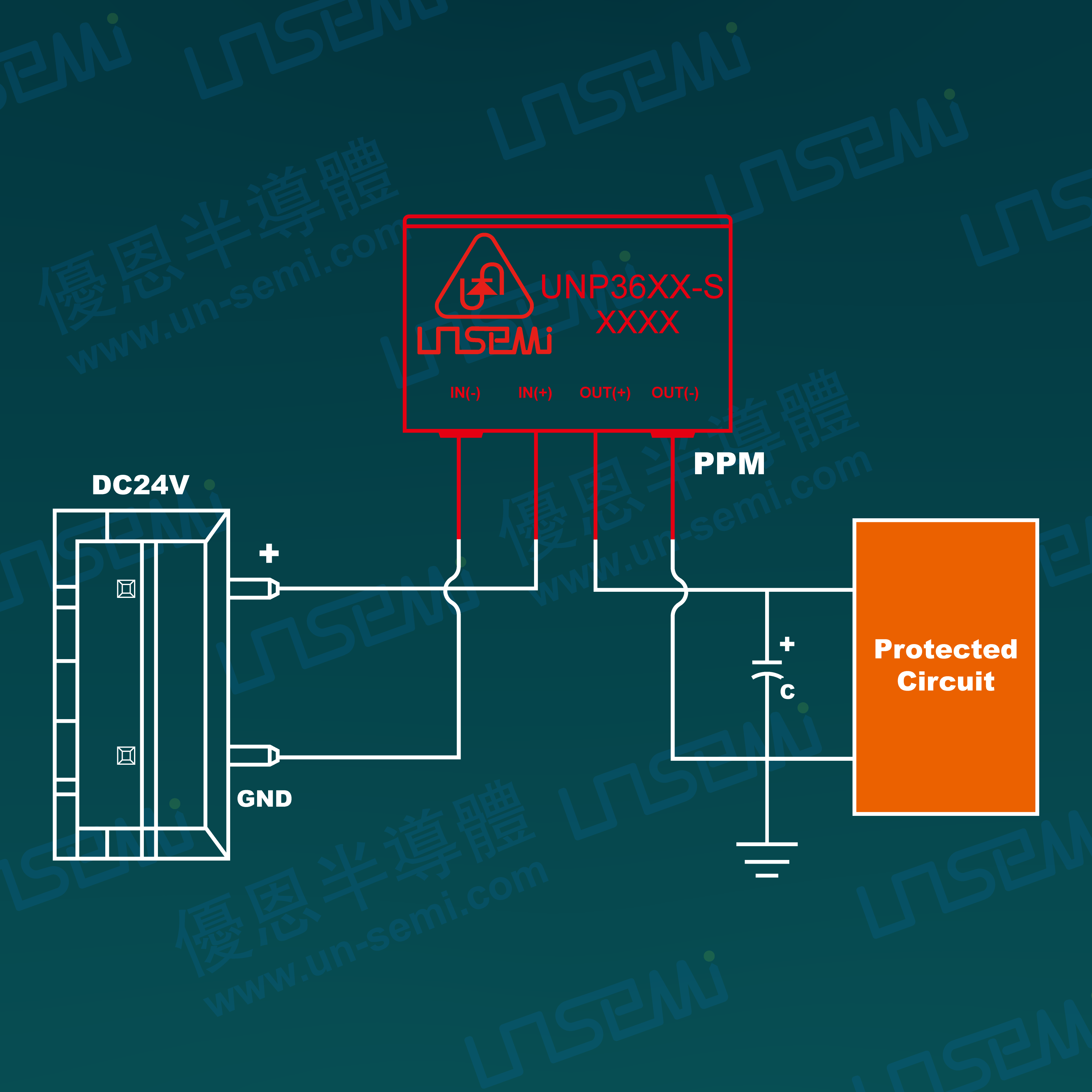

1、通过在电源输入端口串接多功能电源保护模块PPM对后端电路进行保护；
2、满足稳态过压OVP保护功能，防止最大60V电压错接入；
3、满足过流、短路OCP保护功能，电流最大可以支持5A；
4、满足差模±2KV浪涌Surge保护；
5、满足电源极性反接保护功能；
6、如果客户产品需要设计共模保护，在GND与PE之间再并联一颗陶瓷气体放电管即可。
▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。
| 规格型号 | 封装类型 | 运行电压范围(V) | OVP阈值电压（V） | OCP阈值电流（A） | OVP响应时间（μS） | OCP响应时间 (μS) | 极性反接保护 | 抛负载保护 | 雷击浪涌保护 | ESD静电放电保护 | 工作温度 (°C) |
