IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

1、通过在电源输入端口串接多功能电源保护模块PPM对后端电路进行保护；

2、满足稳态过压OVP保护功能，防止最大60V电压错接入；

3、满足过流、短路OCP保护功能，电流最大可以支持5A；

4、满足差模±2KV浪涌Surge保护；

5、满足电源极性反接保护功能；

6、如果客户产品需要设计共模保护，在GND与PE之间再并联一颗陶瓷气体放电管即可。

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

1、通过在电路上并接电压精度高、响应速度快、钳位电压低的TVS器件对后端电路进行精准保护；

2、在TVS管保护后级串接PMOS管或者低压降的肖特基二极管做极性反接保护，低内阻的MOS管可以有效降低功率损耗，减少发热量；

3、靠近芯片端并联一颗低VF的肖特基二极管，有利于负压浪涌防护与模拟雷击浪涌测试；

4、共模防护部分通过GND对PE并接陶瓷气体放电管，提供浪涌泄放路径；

5、产品若涉及到绝缘耐压测试，可以通过提高GND对PE并接的陶瓷气体放电管的电压实现；

6、通过选择不同功率大小的TVS管，可以满足不同等级的测试需求。

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

1、通过在电源输入端口并接浪涌保护模块对后端电路进行保护；

2、能够解决多级防护电路中额定工作电流较大的情况下，中间退耦的选择麻烦的问题；

3、小尺寸、大通流、差共模保护一体化设计，使其拥有卓越防护效果的同时，能最大程度缩减PCB板的占用空间；

4、简易的设计，降低了用户的使用门槛。

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

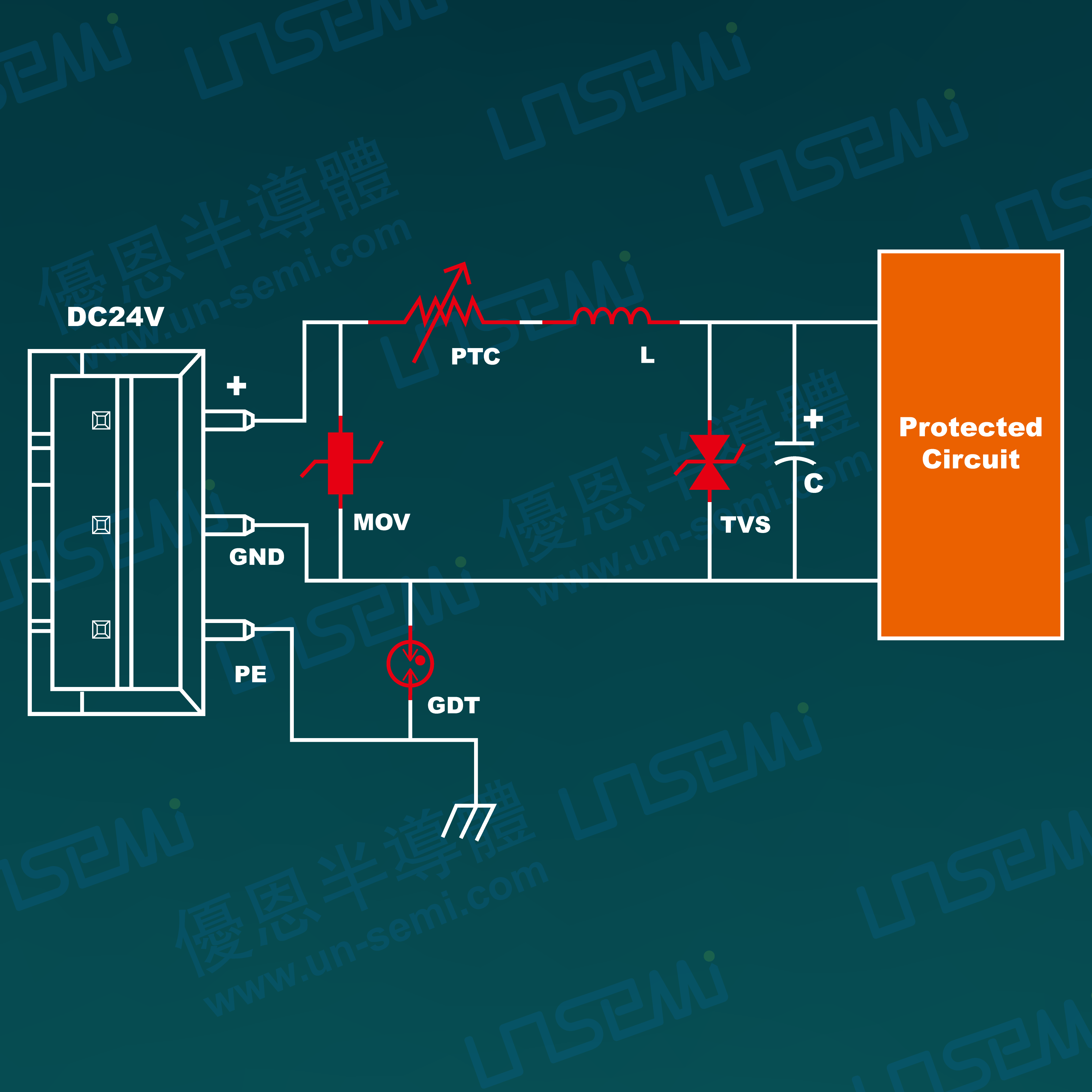

1、方案采用多级保护的方式，拥有更高的浪涌防护能力、更低的钳位电压、更好的防护效果，同时具有更强的设计兼容性；

2、初级通过在电源正负之间并接GMOV复合型浪涌保护器件做差模保护，GMOV在电路中可以实现几乎零漏电，提升防护电路的使用寿命；

3、通过在中间级串接一定感量的差模电感做退耦，使前端大通流，高电压的GMOV能够快速响应，泄放大的浪涌能量；

4、次级通过在电路上并接电压精度高、响应速度快、钳位电压低的TVS器件对后端电路进行精准保护；

5、在TVS管保护后级串接PMOS管或者低压降的肖特基二极管做极性反接保护，低内阻的MOS管可以有效降低功率损耗，减少发热量；

6、靠近芯片端并联一颗低VF的肖特基二极管，有利于负压浪涌防护与模拟雷击浪涌测试；

7、共模防护部分通过GND对PE并接陶瓷气体放电管，提供浪涌泄放路径；

8、产品若涉及到绝缘耐压测试，可以通过提高GND对PE并接的陶瓷气体放电管的电压实现；

9、通过选择不同的保护器件，可以满足不同等级的测试保护需求。

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。
