DC24V电源因其满足安全规范电压，适合长距离供电且兼容多数控制设备，被广泛应用于PLC控制器、伺服电机、传感器、工业机器人等工业自动化产品，轨道交通信号系统、车载电子设备、交通信号灯、充电桩等交通基础设施，监控摄像头、门禁系统、火灾报警器等安防系统，通信基站、医疗设备和新能源等领域，针对DC24V电源系统，为确保其稳定可靠，需设计完善的保护机制，如ESD静电保护、浪涌保护、短路过流保护、错接保护以及EMI/EMC抑制等，从而保障电路和设备的正常运行与安全性。
IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

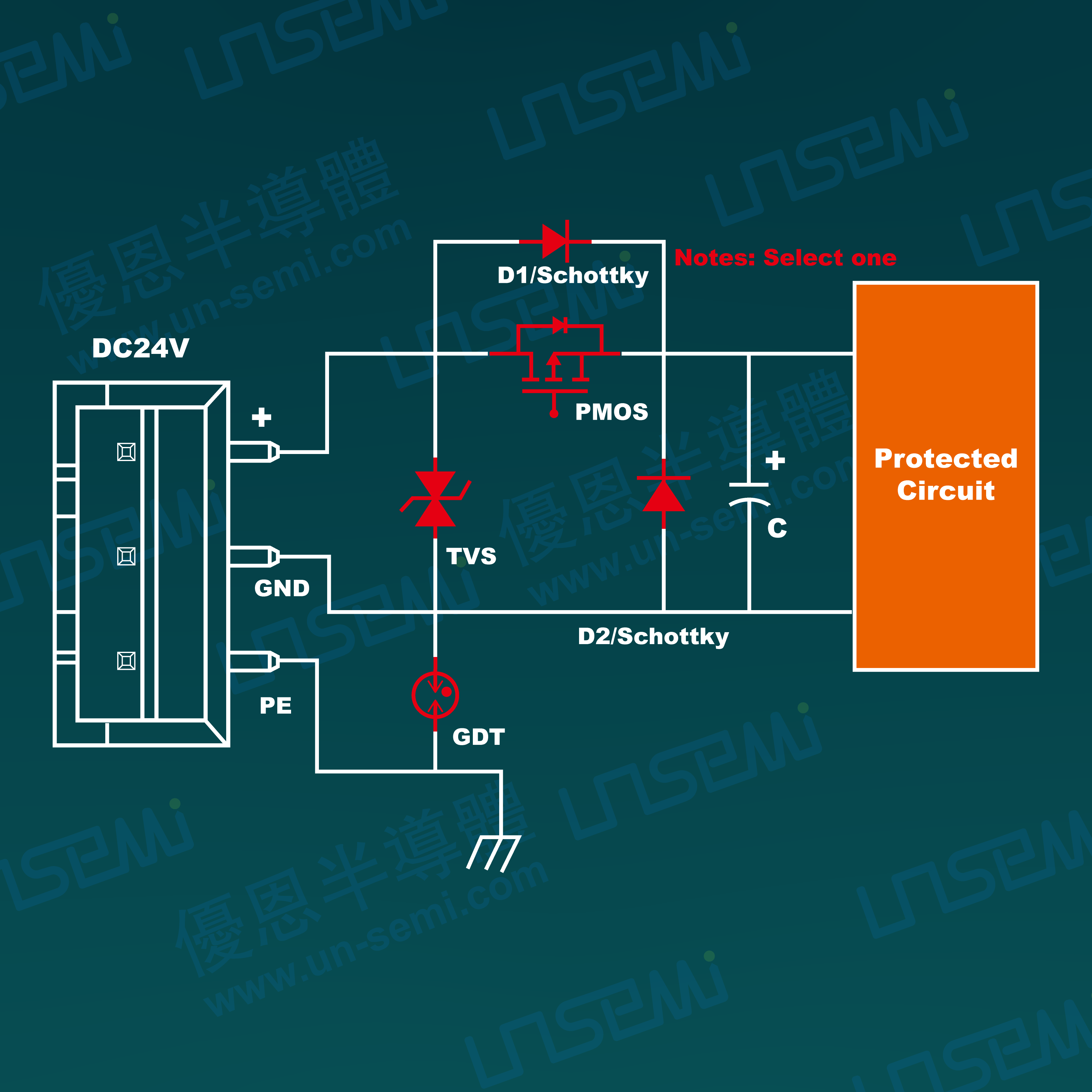

1、通过在电路上并接电压精度高、响应速度快、钳位电压低的TVS器件对后端电路进行精准保护；
2、在TVS管保护后级串接PMOS管或者低压降的肖特基二极管做极性反接保护，低内阻的MOS管可以有效降低功率损耗，减少发热量；
3、靠近芯片端并联一颗低VF的肖特基二极管，有利于负压浪涌防护与模拟雷击浪涌测试；
4、共模防护部分通过GND对PE并接陶瓷气体放电管，提供浪涌泄放路径；
5、产品若涉及到绝缘耐压测试，可以通过提高GND对PE并接的陶瓷气体放电管的电压实现；
6、通过选择不同功率大小的TVS管，可以满足不同等级的测试需求。
▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。
| 规格型号 | 封装类型 | Pppm@ 10/1000μs (W) |
VRWM Max. (V) |
VBR@IT Min. (V) |
VBR@IT Max. (V) |
IT (mA) |
VC@IPP Max. (V) |
IPP@Max 10/1000μs (A) |
IR@VRWM Max. (uA) |
AEC-Q101 | Datasheet |
|---|
| 规格型号 | 封装类型 | Pppm@ 10/1000μs (W) |
VRWM Max. (V) |
VBR@IT Min. (V) |
VBR@IT Max. (V) |
IT (mA) |
IR@VRWM Max. (uA) |
IPP@Max 10/1000μs (A) |
VC@IPP Max. (V) |
AEC-Q101 | Datasheet |
|---|
| 规格型号 | 封装类型 | 极数 | 标称直流 击穿电压 @100V/S （V） |
Impulse Spark-over Voltage @100V/µS |
Impulse Spark-over Voltage @1KV/µS |
Minmum Insulation Resistance (MΩ) |
Arc Voltage @1A (V) |
Surge Current 8/20µs (A) |
Cj @1MHz (pF) |
Datasheet |
|---|
| 规格型号 | 封装类型 | VRWM Max. (V) |
VBR@IT Min. (V) |
VBR@IT Max. (V) |
IT (mA) |
IPP@Max 8/20μs (A) |
VC@IPP Max. (V) |
IR@VRWM Max. (uA) |
AEC-Q101 | Datasheet |
|---|
| 规格型号 | 封装类型 | 类型 | VDS (V) |
VGS (V) |
VTH (MIN) (V) |
VTH (MAX) (V) |
ID @25°C (A) |
RDS(ON) @VGS=10V Typ(mΩ) |
RDS(ON) @VGS=10V Max(mΩ) |
RDS(ON) @VGS=4.5V Typ.(mΩ) |
RDS(ON) @VGS=4.5V Max(mΩ) |
ESD | AEC-Q101 | Datasheet |
|---|
| 规格型号 | 封装类型 | 最大耗散功率 PD (mW) |
最大平均整流电流 IF Max(A) |
重复峰值反向电压VRRM (V) |
最大峰值正向浪湧電流 IFSM (A) |
最大正向电压 VF@IF (V) |
最大反向漏电流 IR@VRRM（mA） |
AEC-Q101 | Datasheet |
|---|
