DC24V电源因其满足安全规范电压，适合长距离供电且兼容多数控制设备，被广泛应用于PLC控制器、伺服电机、传感器、工业机器人等工业自动化产品，轨道交通信号系统、车载电子设备、交通信号灯、充电桩等交通基础设施，监控摄像头、门禁系统、火灾报警器等安防系统，通信基站、医疗设备和新能源等领域，针对DC24V电源系统，为确保其稳定可靠，需设计完善的保护机制，如ESD静电保护、浪涌保护、短路过流保护、错接保护以及EMI/EMC抑制等，从而保障电路和设备的正常运行与安全性。
IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

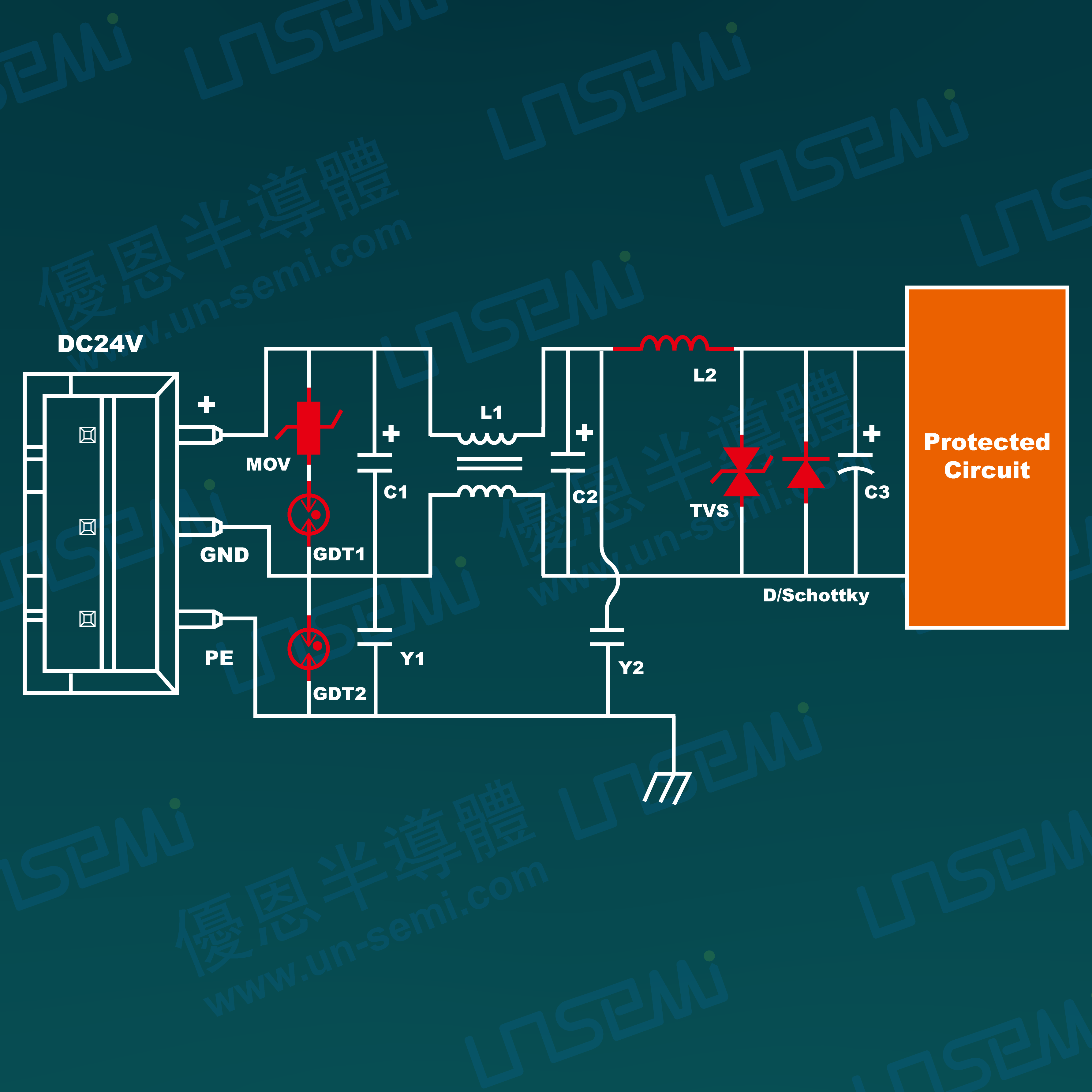

1、方案采用多级保护的方式，拥有更高的浪涌防护能力、更低的钳位电压、更好的防护效果，同时具有更强的设计兼容性；
2、初级防护通过在电源正负之间并接压敏串放电管做差模保护，陶瓷放电管的高阻抗，能有效降低并联支路的漏电流，提升方案的可靠性；
3、通过共模电感、X电容、Y电容组成的EMI滤波器能有效抑制EMI干扰；
4、通过在中间级串接一定感量的差模电感做退耦，使前端大通流，高电压的MOV和GDT能够快速响应；
5、次级通过在电路上并接电压精度高、响应速度快、钳位电压低的TVS器件对后端电路进行精准保护；
6、靠近芯片端并联一颗低VF的肖特基二极管，有利于负压浪涌防护与模拟雷击浪涌测试，此肖特基选型时需要注意IPP；
7、共模防护部分通过GND对PE并接陶瓷气体放电管，提供浪涌泄放路径；
8、产品若涉及到绝缘耐压测试，可以通过提高GND对PE并接的陶瓷气体放电管的电压实现；
9、通过选择不同的保护器件，可以满足不同等级的测试保护需求。
▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。
| 规格型号 | 封装类型 | Pppm@ 10/1000μs (W) |
VRWM Max. (V) |
VBR@IT Min. (V) |
VBR@IT Max. (V) |
IT (mA) |
VC@IPP Max. (V) |
IPP@Max 10/1000μs (A) |
IR@VRWM Max. (uA) |
AEC-Q101 | Datasheet |
|---|
| 规格型号 | 封装类型 | 极数 | 标称直流 击穿电压 @100V/S （V） |
Impulse Spark-over Voltage @100V/µS |
Impulse Spark-over Voltage @1KV/µS |
Minmum Insulation Resistance (MΩ) |
Arc Voltage @1A (V) |
Surge Current 8/20µs (A) |
Cj @1MHz (pF) |
Datasheet |
|---|
| 规格型号 | 封装类型 | 最大允许 交流工作电压 Vac(V) |
最大允许 直流工作电压 Vdc(V) |
压敏电压 @1mA (V) |
最大承受电流 @8/20µs |
承受最大电流 冲击次数 @8/20µs |
最大箝位电压 @Ip Vc(V) |
Maximum Energy (10/1000µs) （J） |
Datasheet |
|---|
| 规格型号 | 封装类型 | VRWM Max. (V) |
VBR@IT Min. (V) |
VBR@IT Max. (V) |
IT (mA) |
IPP@Max 8/20μs (A) |
VC@IPP Max. (V) |
IR@VRWM Max. (uA) |
AEC-Q101 | Datasheet |
|---|
| 规格型号 | 封装类型 | 最大耗散功率 PD (mW) |
最大平均整流电流 IF Max(A) |
重复峰值反向电压VRRM (V) |
最大峰值正向浪湧電流 IFSM (A) |
最大正向电压 VF@IF (V) |
最大反向漏电流 IR@VRRM（mA） |
AEC-Q101 | Datasheet |
|---|
