RS485接口作为工业级串行通信标准，采用差分信号传输模式，支持多点组网与最远1200米远距离通信，广泛应用于工业自动化控制（PLC联网、传感器数据采集 ）、智能楼宇监控（门禁系统、电梯通讯 ）、安防报警（摄像头集群控制 ）、电力仪表（电表数据传输 ）等场景。其具备高抗干扰性、多节点挂载能力，可实现最高10Mbps的传输速率（短距离）。然而，由于RS485接口常处于复杂工业环境，极易受到静电放电（ESD，如人体接触或设备摩擦产生静电 ）、浪涌（雷击感应、电网电压突变 ）、过流（线路短路、设备异常耗电 ）以及电磁干扰（变频器、电机等设备产生的电磁噪声 ）等威胁，可能导致通信数据错误、节点设备死机、接口芯片烧毁甚至整个通信网络瘫痪。为保护RS485接口及关联系统安全，需在接口设计上采取多层防护措施，如接口处为每条信号线部署低电容的TSS器件，VCC电源脚并接单向TVS二极管，并结合良好的接地、屏蔽设计等措施，通过合理的防护设计，可显著提升设备的可靠性，延长设备使用寿命，确保系统长期稳定运行。
IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

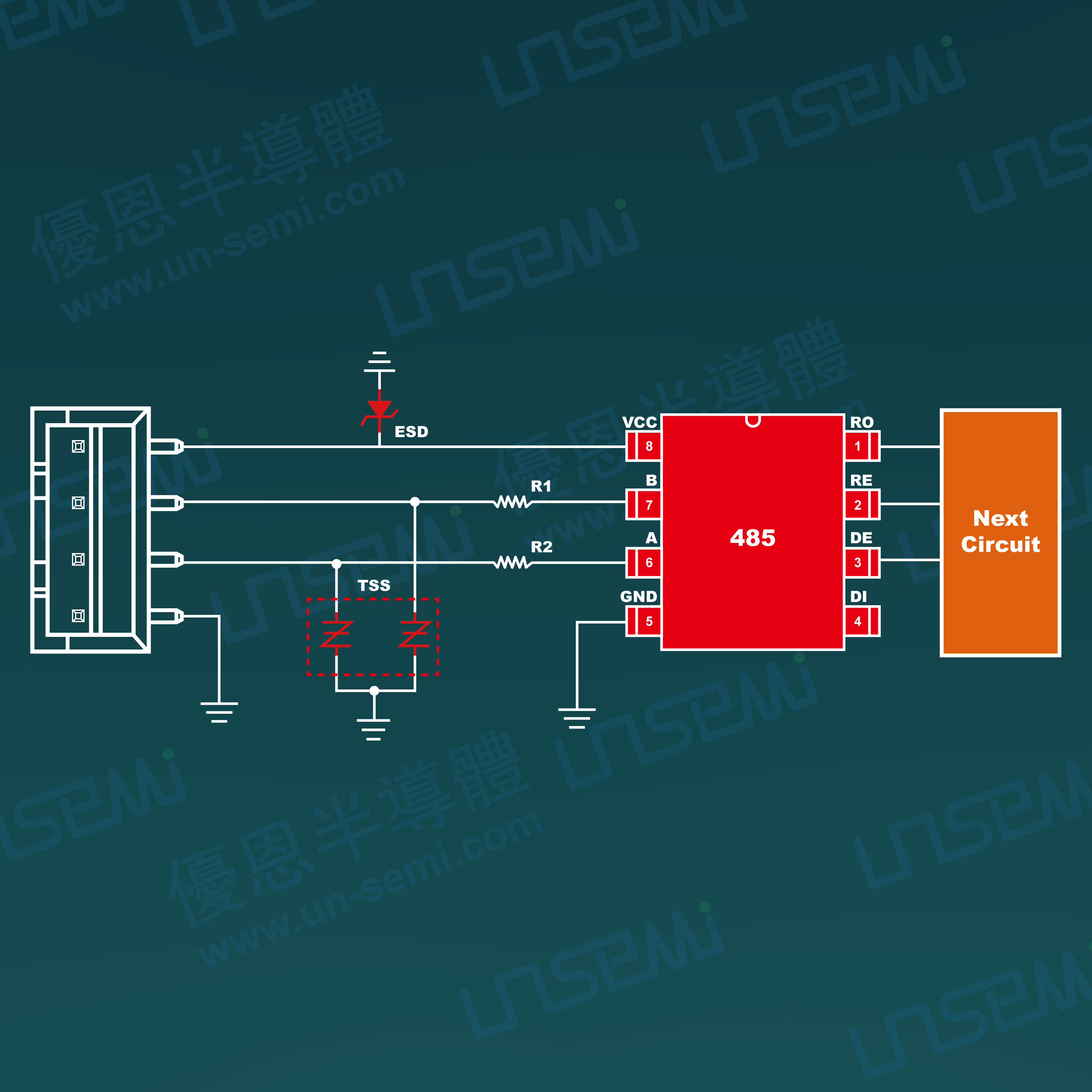

1、通过在A/B信号线上并联具有双路且结电容低的TSS器件做保护，满足485多路带载应用需求的同时可以缩减PCB版占用空间；
2、VCC电源线采用单向ESD防护器件，对瞬态负电压浪涌干扰会有更好的保护作用；
3、配合公司性能稳定、可靠的RS485芯片，在不影响数据传输的前提下满足IEC61000-4-2静电放电及IEC61000-4-5雷击浪涌防护需求，让后端的电路得到有效全面的防护。
▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。
