IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2

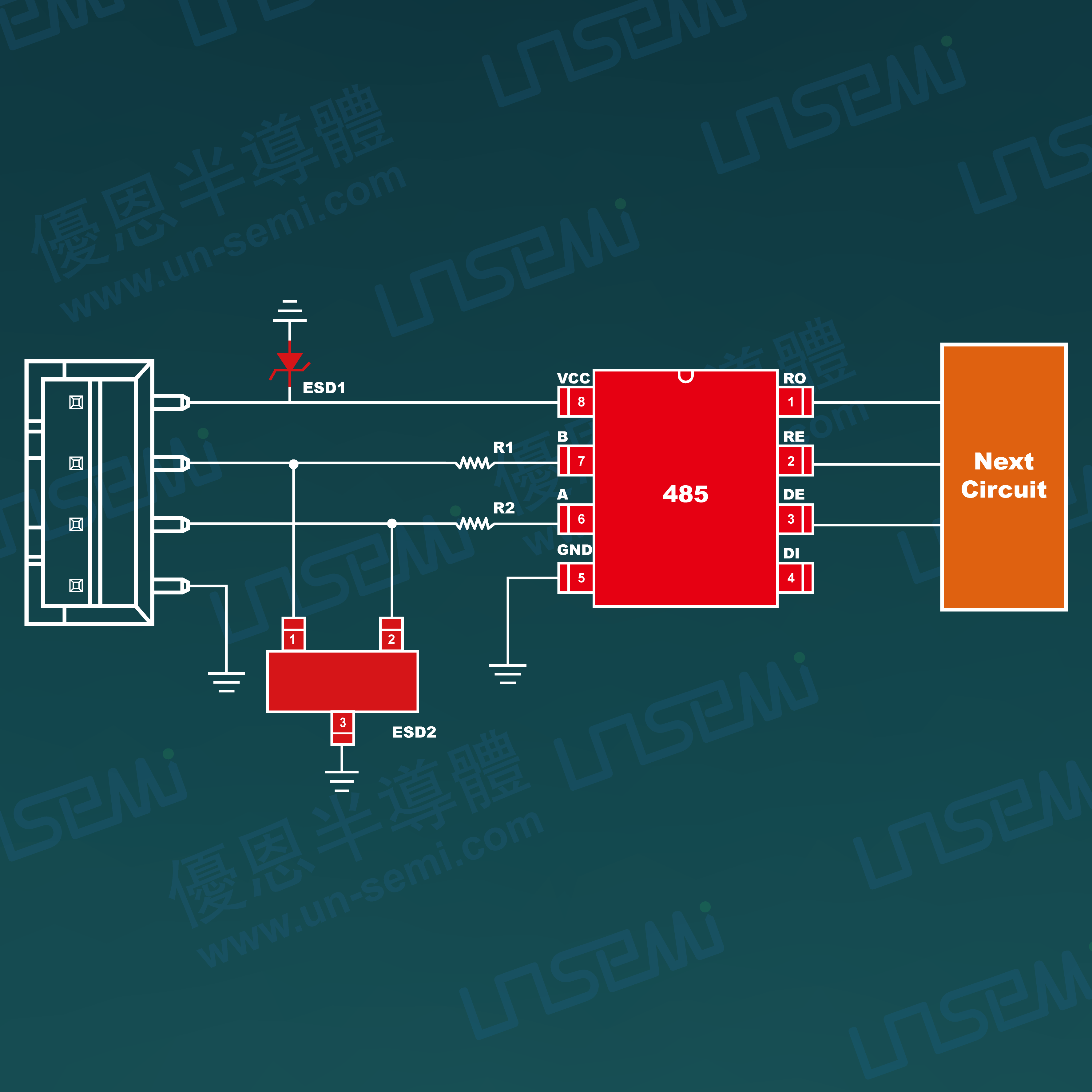

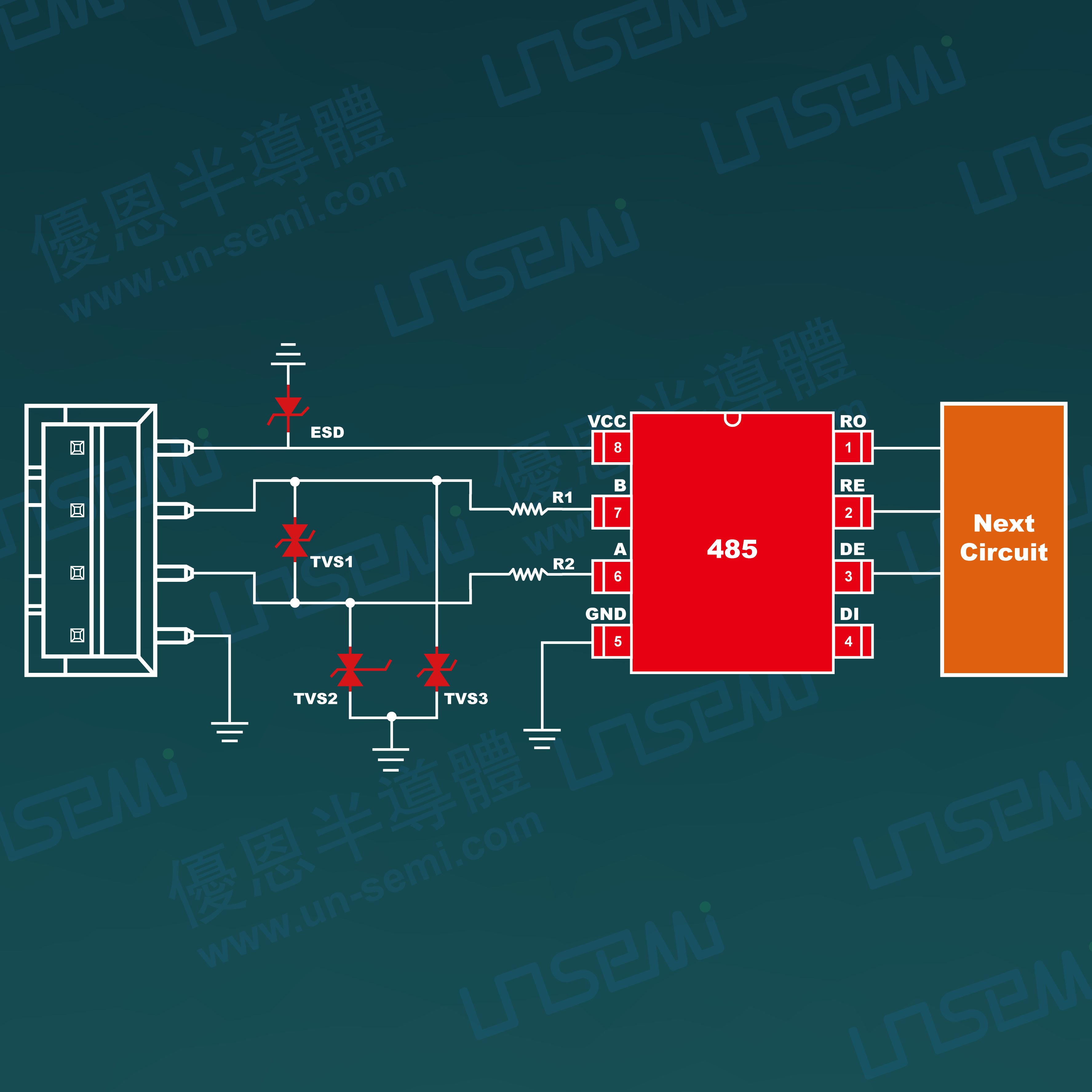

1、通过在A/B信号线上并联电压精度高、响应速度快、钳位电压低、寄生电容小的硅材ESD保护器件对后端IC进行保护；

2、VCC电源线采用单向ESD防护器件，对瞬态负电压浪涌干扰会有更好的保护作用；

3、配合公司性能稳定、可靠的RS485芯片，在不影响数据传输的前提下满足 IEC61000-4-2 静电放电及插拔尖峰浪涌电压的防护需求，让后端的电路得到有效全面的防护。

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

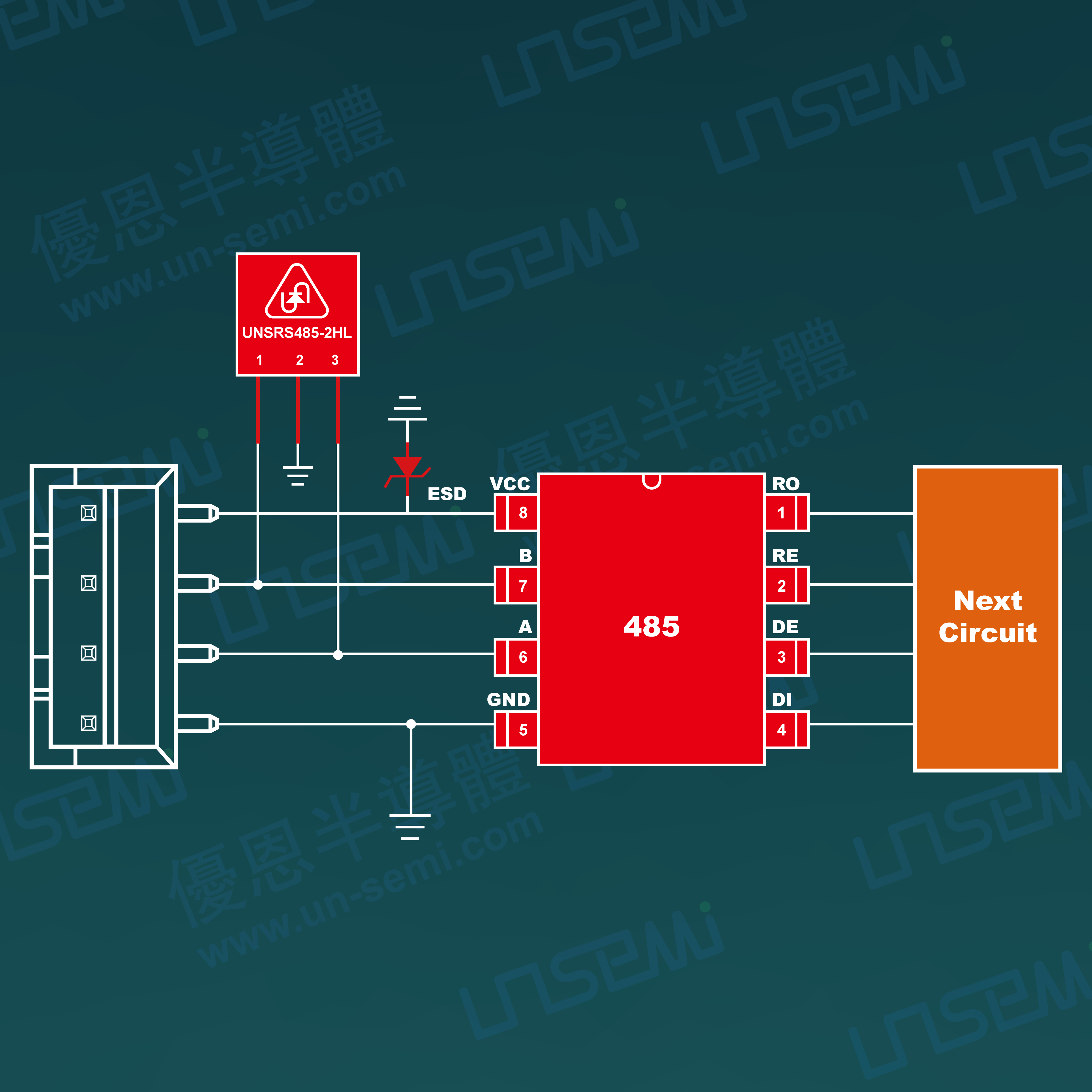

1、通过在A/B信号线上并联具有双路且结电容低的TSS器件做保护，满足485多路带载应用需求的同时可以缩减PCB版占用空间；

2、VCC电源线采用单向ESD防护器件，对瞬态负电压浪涌干扰会有更好的保护作用；

3、配合公司性能稳定、可靠的RS485芯片，在不影响数据传输的前提下满足IEC61000-4-2静电放电及IEC61000-4-5雷击浪涌防护需求，让后端的电路得到有效全面的防护。

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

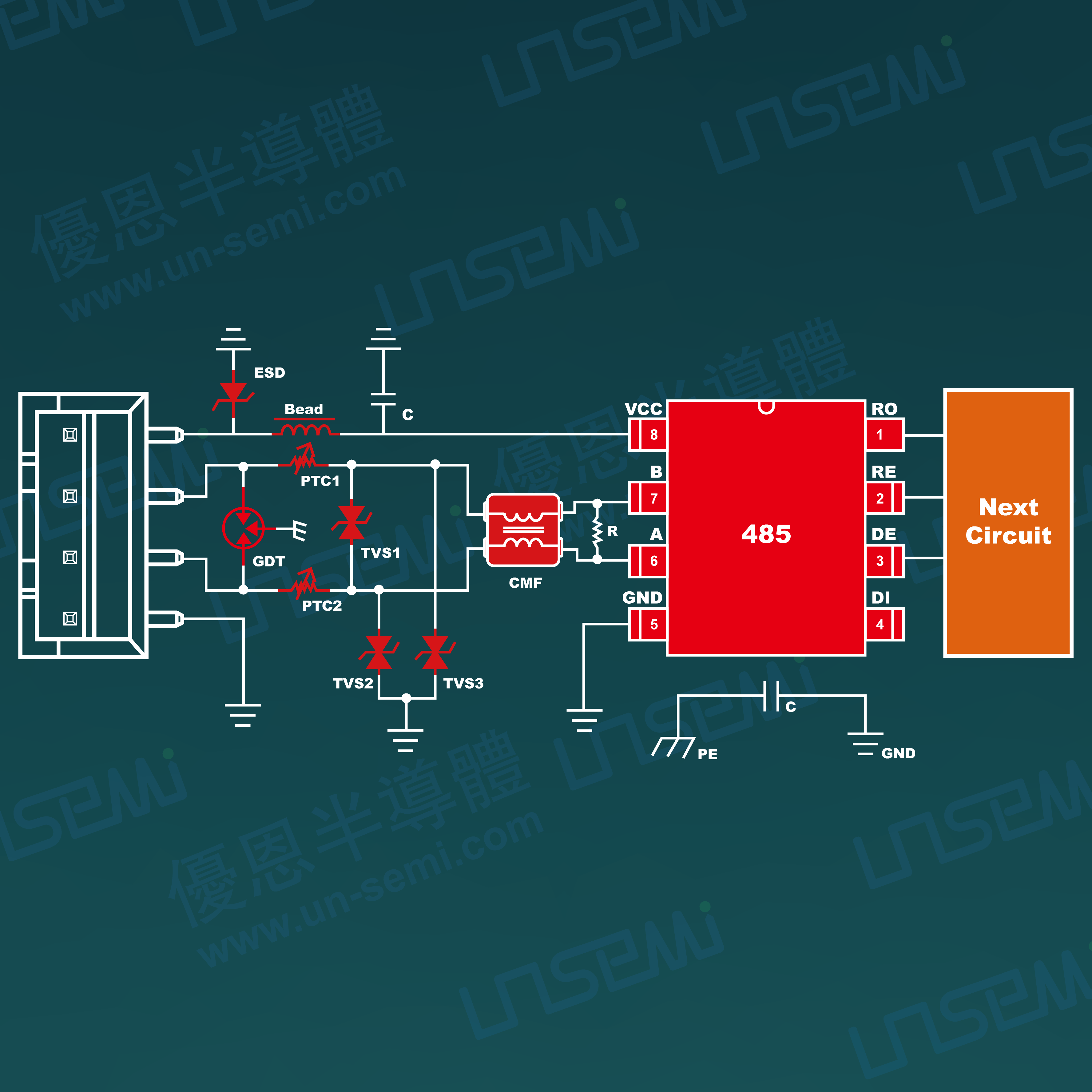

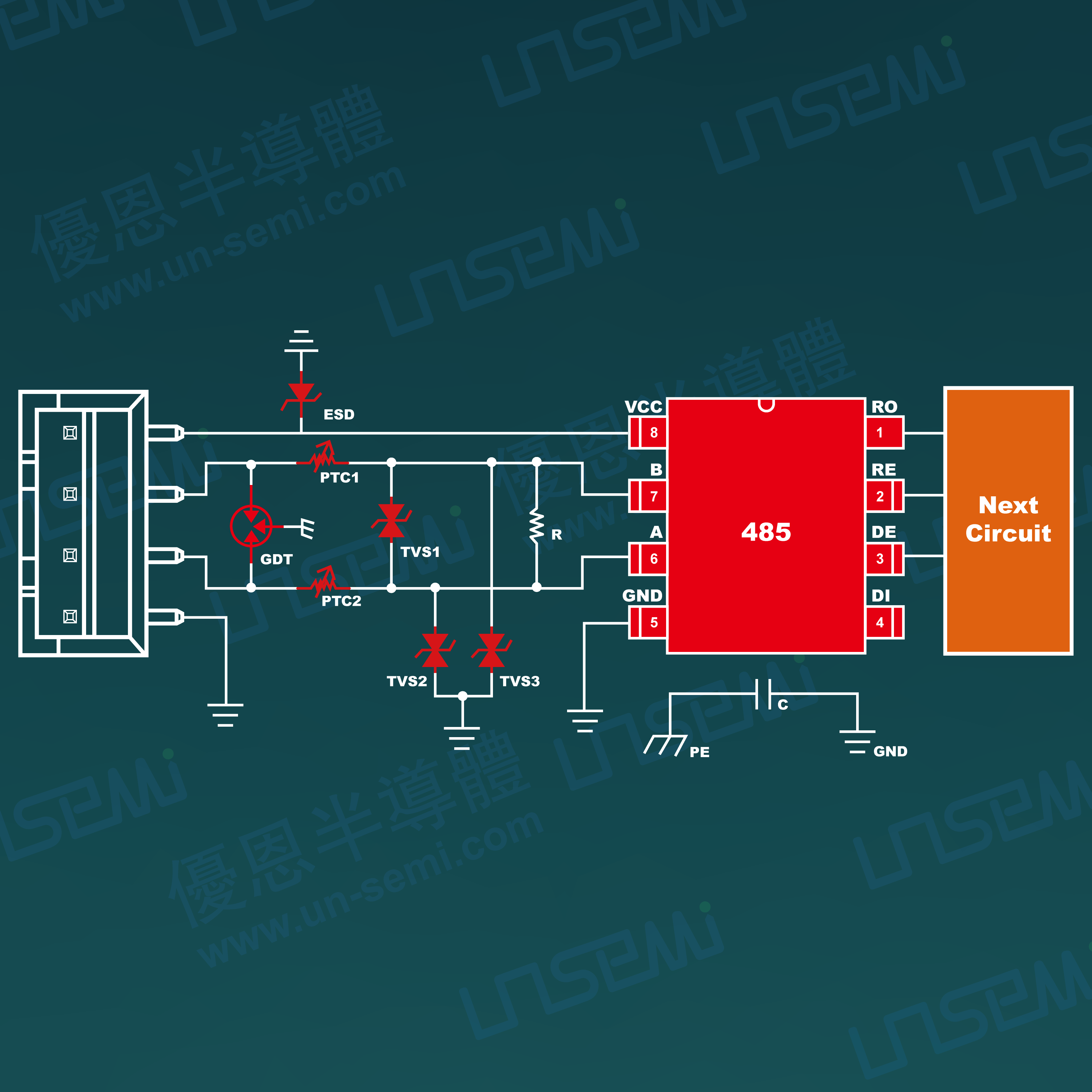

1、差分信号线的初级采用通流量大的GDT泄放大电流，中间级采用PTC做退耦，次级采用电压精度高、响应速度快、钳位电压低的TVS器件对后端IC进行保护；

2、VCC电源线采用单向ESD防护器件，对瞬态负电压浪涌干扰会有更好的保护作用（采用双向防护器件，无需区分器件使用方向，SMT贴装生产更高效便捷）；

3、此方案可以满足A/B信号线的稳态异常电压错接入保护；

4、配合公司性能稳定、可靠的RS485芯片，在不影响数据传输的前提下满足IEC61000-4-2静电放电及IEC61000-4-5雷击浪涌防护需求，让后端的电路得到有效全面的防护。

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5

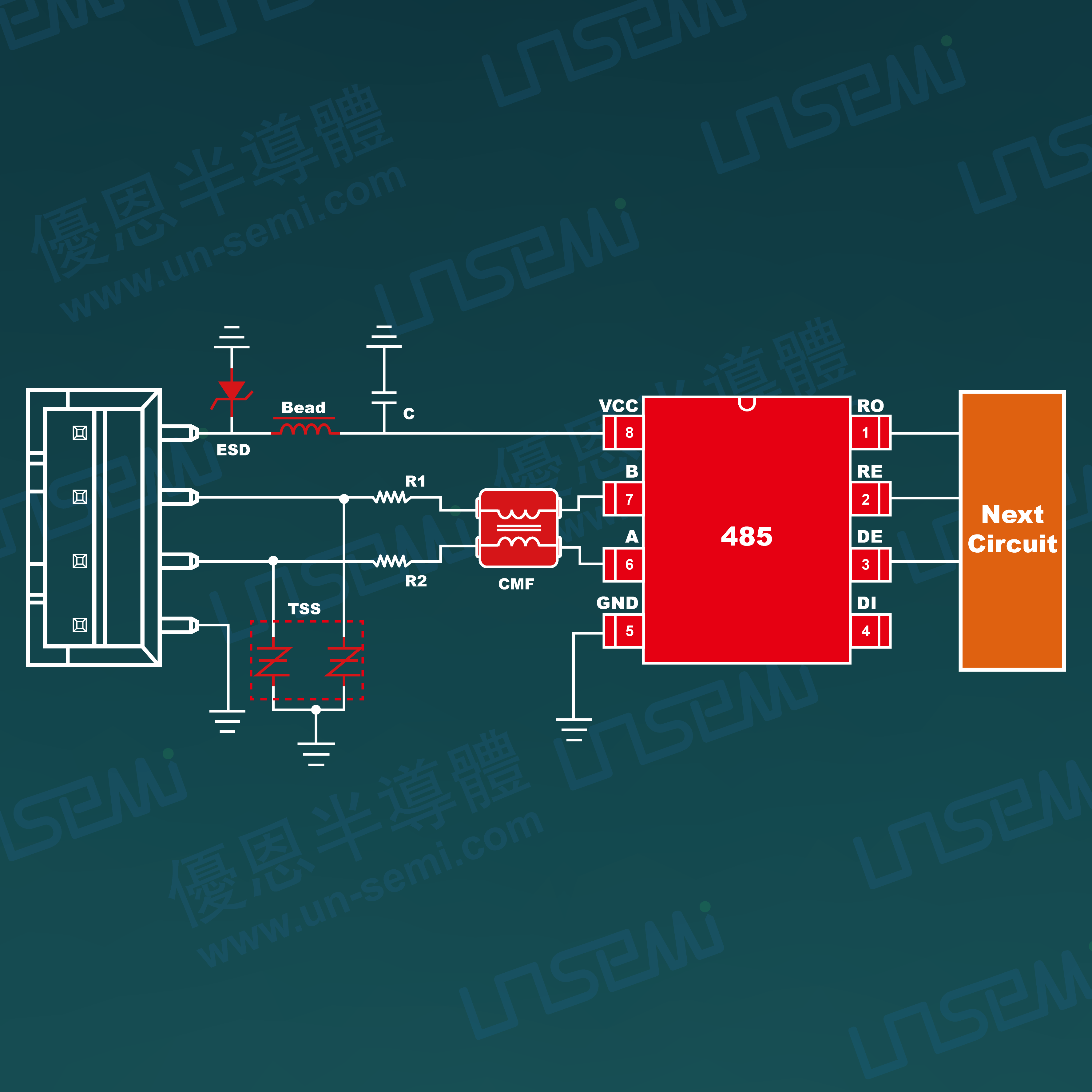

1、差分信号线的初级采用通流量大的GDT泄放大电流，中间级采用PTC做退耦，次级采用电压精度高、响应速度快、钳位电压低的TVS器件对后端IC进行保护；

2、电源线上串联磁珠，差分信号线上串联静噪滤波器，能有效抑制EMI电磁噪声干扰；

3、此方案可以满足A/B信号线的稳态异常电压错接入保护；

4、配合公司稳定、可靠的RS485芯片，在不影响数据传输的前提下满足EMC电磁兼容设计的需求，让系统电路得到有效全面的防护。

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。
