USB3.1（Universal Serial Bus 3.1，通用串行总线3.1）作为新一代高速串行接口技术，凭借高达10Gbps（Gen2）的数据传输速率和更高效的编码机制，被广泛应用于消费电子数据传输（如超高速移动固态硬盘、4K摄像机素材传输、高性能外置显卡坞）、电脑及移动设备连接（Type-C U盘、显示器扩展坞、高速外设）、工业设备高速数据交互（机器视觉系统、自动化控制数据采集、高精度测试仪器通信）等场景，并支持强大的电力传输（USB PD）能力。由于应用场景中存在频繁热插拔、复杂电磁环境（工业现场强干扰、多高速设备并行工作），USB3.1系统更易受到静电放电（ESD）、浪涌冲击（尤其是支持高功率PD时的插拔瞬态、电网耦合噪声）、高速信号完整性劣化（包括信号串扰、反射损耗）的影响。这些威胁可能导致数据传输中断或错误率飙升、设备握手失败或无法识别、接口物理损坏，甚至危及主控制器或后端昂贵的核心芯片。为保护USB 3.1接口及关联系统安全，需在接口设计上采取多层防护措施，如接口处为每条信号线部署超低电容的TVS二极管，电源线串接自恢复保险丝，并结合良好的接地、屏蔽设计等措施，通过合理的防护设计，可显著提升设备的可靠性，延长设备使用寿命，确保系统长期稳定运行。
IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2

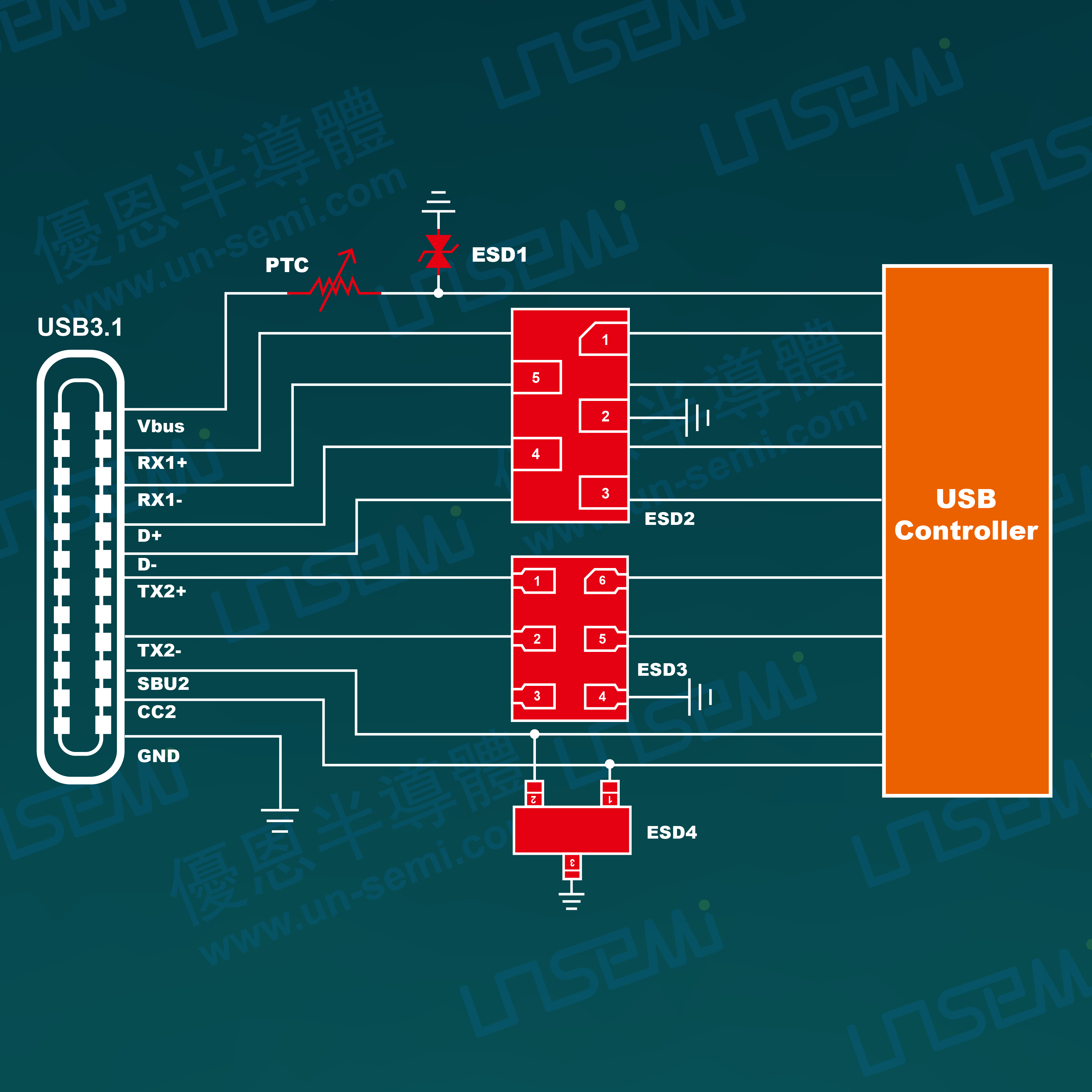

1、通过在电路上并联电压精度高、响应速度快、钳位电压低、寄生电容小的硅材ESD保护器件对后端IC进行保护；
2、电源线上串联PTC自恢复保险丝做后端负载过流以及短路保护；
3、具体器件选型可根据客户不同的方案设计需求选用不同的型号组合；
4、在不影响数据传输的前提下满足 IEC61000-4-2 静电放电及插拔尖峰浪涌电压的防护需求，让后端的电路得到有效全面的防护。
▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。
