USB 3.1

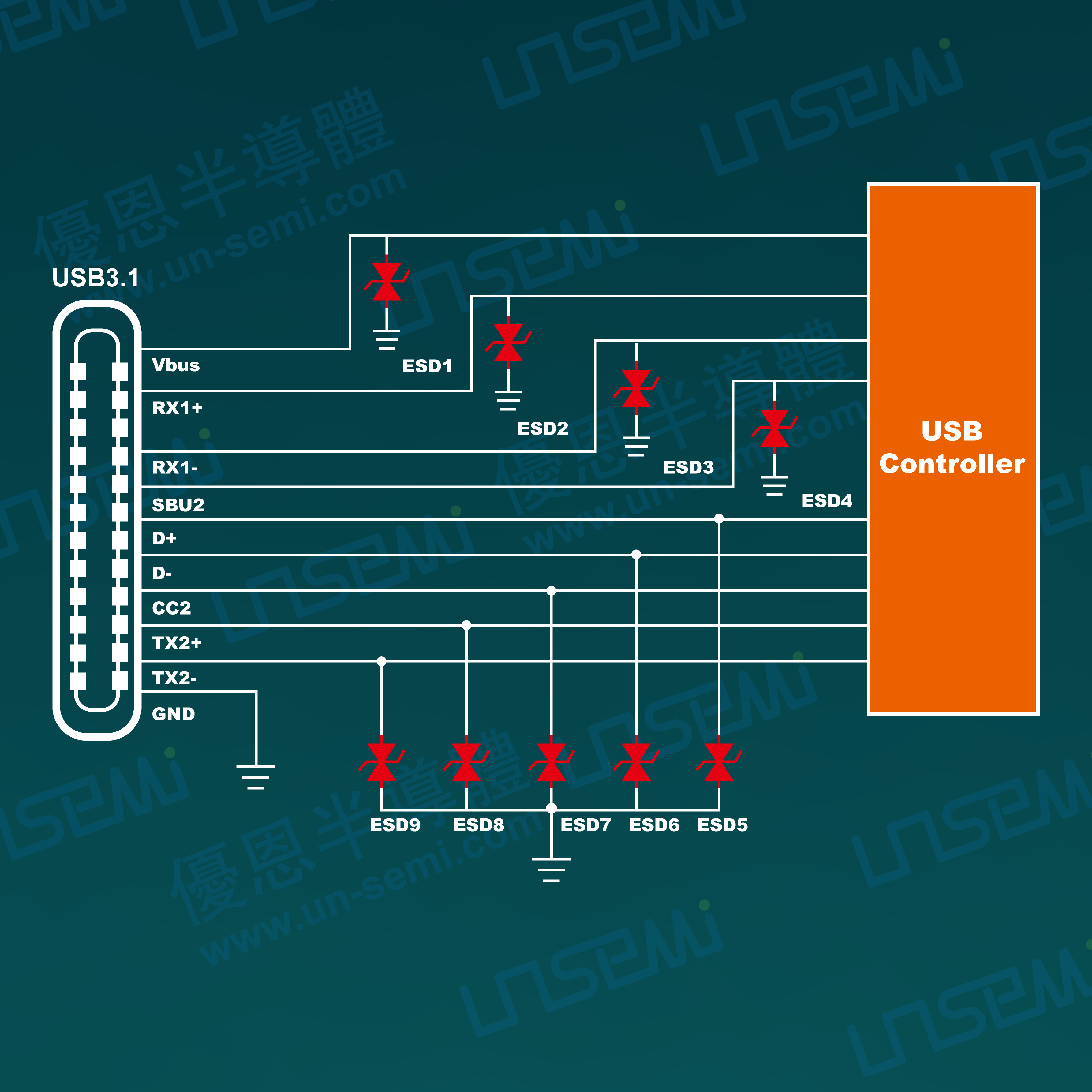

分立ESD器件保护方案

符合标准要求：

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2

方案特色：

1、通过在电路上并联电压精度高、响应速度快、钳位电压低、寄生电容小的硅材ESD保护器件对后端IC进行保护；
2、采用双向防护器件，无需区分器件使用方向，SMT贴装生产更高效便捷；
3、在不影响数据传输的前提下满足 IEC61000-4-2 静电放电及插拔尖峰浪涌电压的防护需求，让后端的电路得到有效全面的防护。
▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。
带过流&集成ESD器件保护方案

符合标准要求：

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2

方案特色：

1、通过在电路上并联电压精度高、响应速度快、钳位电压低、寄生电容小的硅材ESD保护器件对后端IC进行保护；
2、电源线上串联PTC自恢复保险丝做后端负载过流以及短路保护；
3、具体器件选型可根据客户不同的方案设计需求选用不同的型号组合；
4、在不影响数据传输的前提下满足 IEC61000-4-2 静电放电及插拔尖峰浪涌电压的防护需求，让后端的电路得到有效全面的防护。
▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

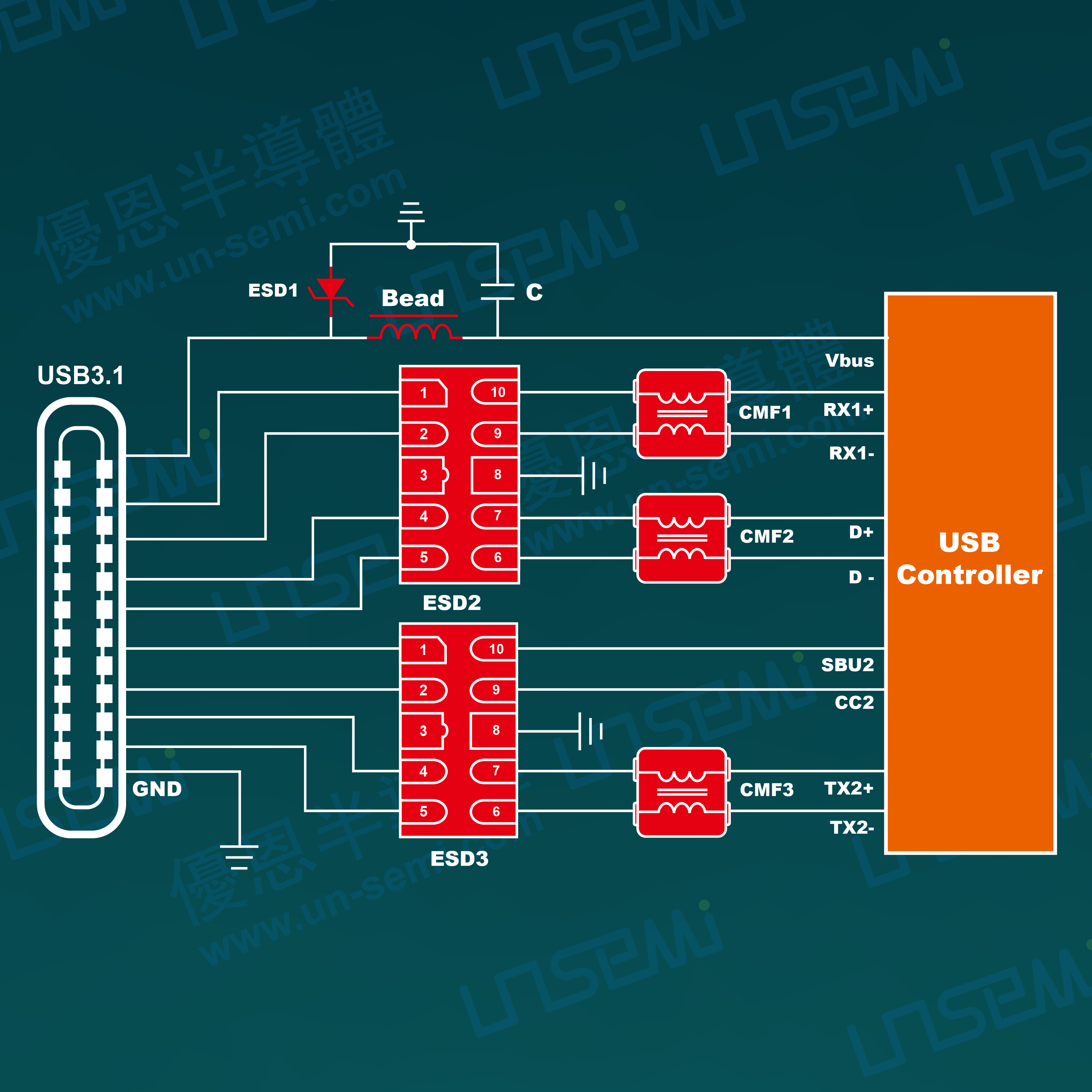

集成ESD器件&EMI抑制保护方案

符合标准要求：

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2

方案特色：

1、通过在电源线上并联高压大通流ESD保护器件，满足目前消费类USB充电端口的8/20μS浪涌测试；
2、信号线上并联超低容值集成的ESD保护器件，布线简洁、占板面积小且SMT贴装生产更高效便捷；
3、电源线上串联磁珠，信号线上串联静噪滤波器，能有效抑制EMI电磁噪声干扰；
4、在不影响数据传输的前提下满足EMC电磁兼容设计的需求，让系统电路得到有效全面的防护。
▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

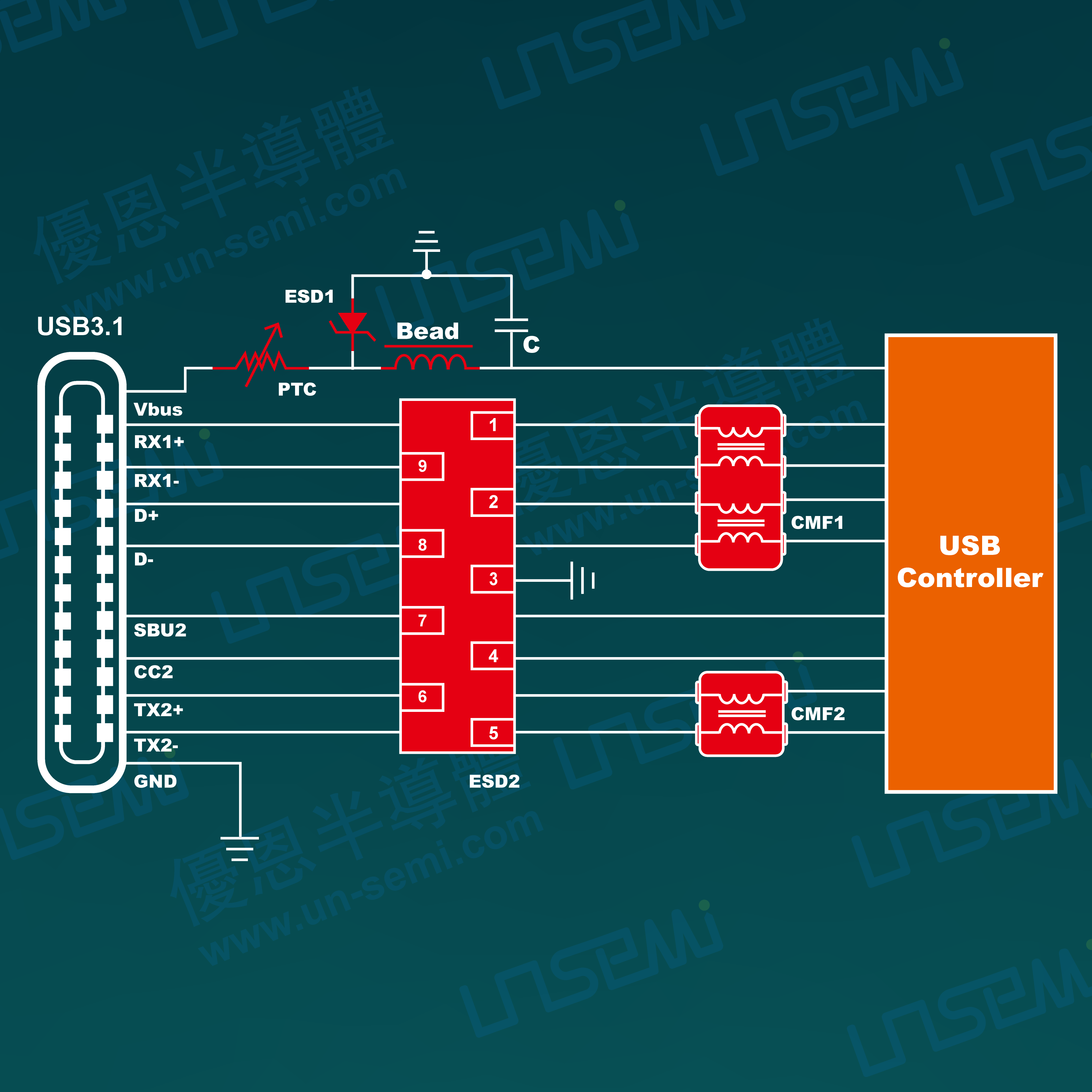

带过流&集成ESD器件&EMI抑制保护方案

符合标准要求：

IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2

方案特色：

1、通过在电源线上并联高压大通流ESD保护器件，满足目前消费类USB充电端口的8/20μS浪涌测试，串联PTC自恢复保险丝做后端负载过流以及短路保护；
2、信号线上并联超低容值集成的ESD保护器件，布线简洁、占板面积小且SMT贴装生产更高效便捷；
3、电源线上串联磁珠，信号线上串联静噪滤波器，能有效抑制EMI电磁噪声干扰；
4、在不影响数据传输的前提下满足EMC电磁兼容设计的需求，让系统电路得到有效全面的防护。
▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。
