AC220V是全球许多国家和地区（如中国、欧洲等）的标准市电电压，广泛应用于以下场景，如空调、冰箱、洗衣机、电视等家用电器，电机、PLC控制器、变频器等工业设备，影像设备（如CT、MRI）、生命支持系统（如呼吸机）等医疗设备，基站、服务器、交换机等通信基础设施，在AC220V应用中，雷击或电网浪涌可能引发设备短路损坏、更严重的甚至造成火灾等安全事故，通过合理的防护设计，可显著提升设备在雷击等极端条件下的可靠性，确保系统长期稳定运行。
IEC 61000-4-5、GB/T 17626.5、EN61000-4-5

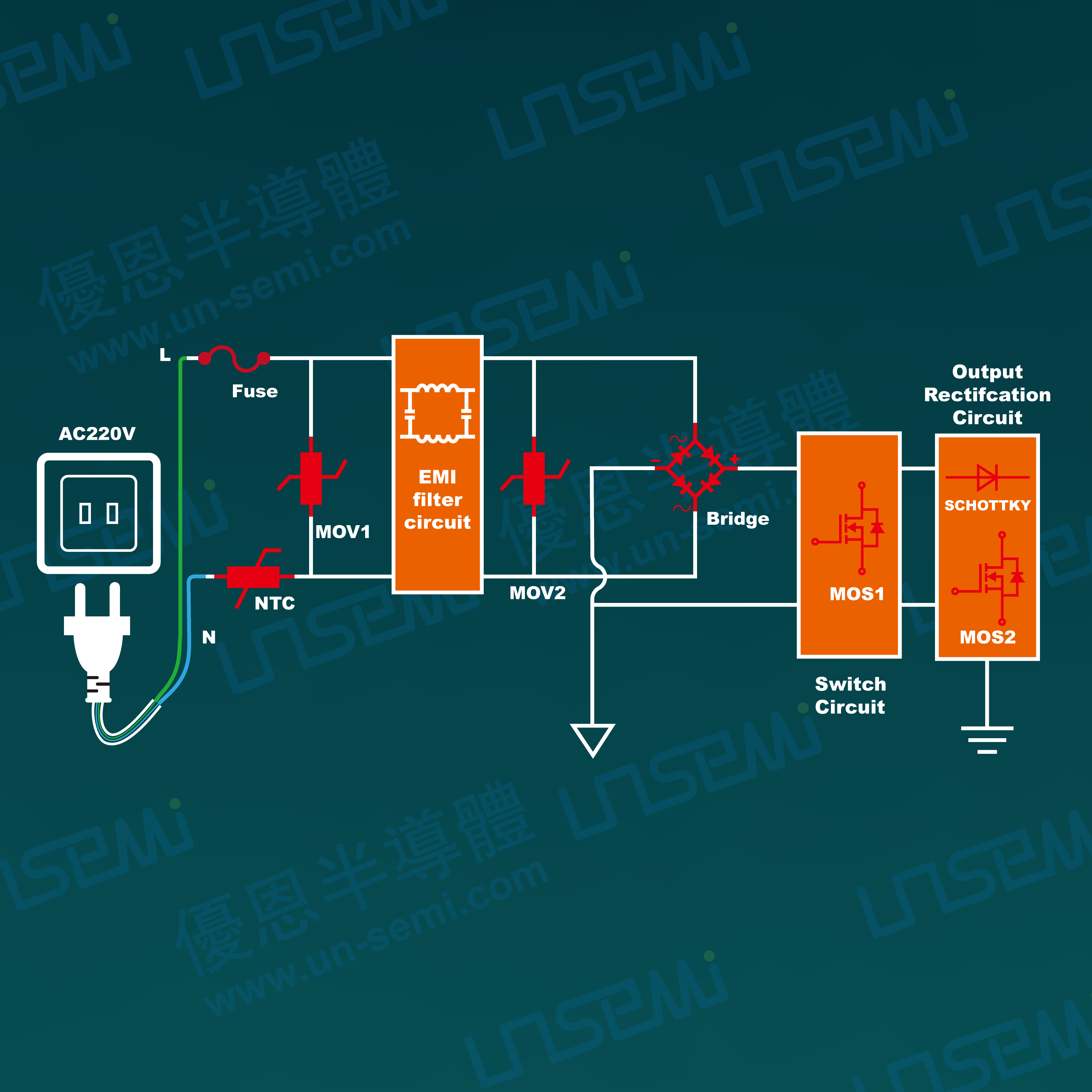

1、最前端的熔断保险作电路过载、短路及MOV失效后的保护；
2、L-N差模之间采用两级压敏电阻组合的防护方案，可有效降低保护后的残压值，适用于后端电路耐压值较低的应用；
3、N线上面串接功率NTC，可以有效抑制开机时的浪涌电流；
▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。
| 规格型号 | 封装类型 | 最大允许 交流工作电压 Vac(V) |
最大允许 直流工作电压 Vdc(V) |
压敏电压 @1mA (V) |
最大承受电流 @8/20µs |
承受最大电流 冲击次数 @8/20µs |
最大箝位电压 @Ip Vc(V) |
Maximum Energy (10/1000µs) （J） |
Datasheet |
|---|
| 规格型号 | 封装类型 | 最大耗散功率 PD (mW) |
最大平均整流电流 IF Max(A) |
重复峰值反向电压VRRM (V) |
最大峰值正向浪湧電流 IFSM (A) |
最大正向电压 VF@IF (V) |
最大反向漏电流 IR@VRRM（mA） |
AEC-Q101 | Datasheet |
|---|
| 规格型号 | 封装类型 | 额定电阻 R25 (Ω) |
最大稳态电流 (A) |
残余电阻 (Ω) |
最大允许使用电容值 240V/120V (μF) |
工作温度 (°C) |
Datasheet |
|---|
| 规格型号 | 封装类型 | 类型 | VDS (V) |
VGS (V) |
VTH (MIN) (V) |
VTH (MAX) (V) |
ID @25°C (A) |
RDS(ON) @VGS=10V Typ(mΩ) |
RDS(ON) @VGS=10V Max(mΩ) |
RDS(ON) @VGS=4.5V Typ.(mΩ) |
RDS(ON) @VGS=4.5V Max(mΩ) |
ESD | AEC-Q101 | Datasheet |
|---|
| 规格型号 | 封装类型 | 熔断特性 | 本体材质 | 额定电流（A） | 额定电压 |
静态电阻 (mΩ) | 标称熔融值 (A2sec) | Datasheet |
|---|
| 规格型号 | 封装类型 | 最大平均整流电流 IF Max(A) |
最大峰值反向电压 VRRM (V) |
最大峰值正向浪湧電流 IFSM (A) |
最大正向电压 VF@IF (V) |
最大反向漏电流 IR@VRRM（mA） |
Datasheet |
|---|
