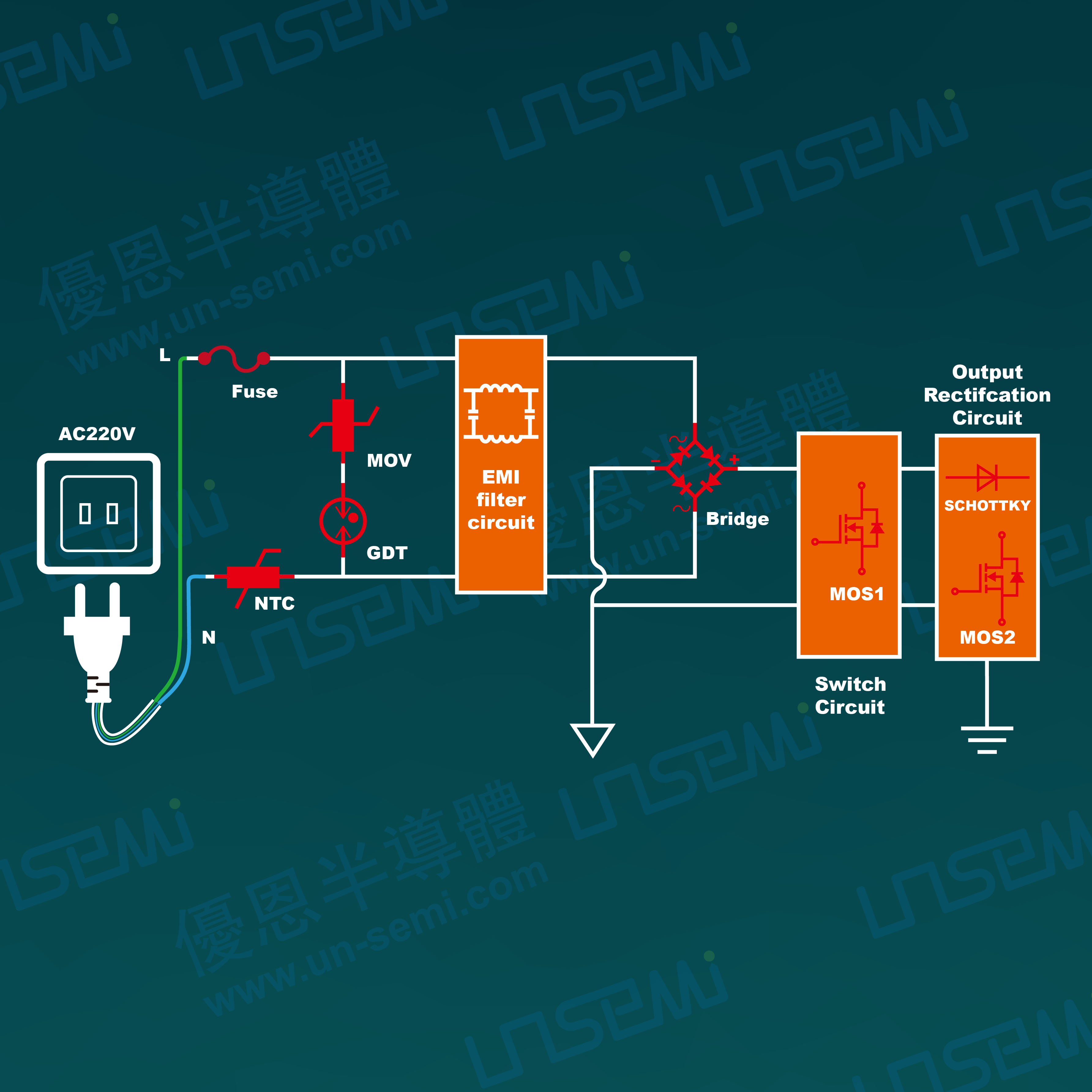

IEC 61000-4-5、GB/T 17626.5、EN61000-4-5

1、最前端的熔断保险作电路过载、短路及MOV失效后的保护；

2、L-N差模之间采用两级0°、90°、180°、270°全相位型压敏电阻，多次测试压敏残压变化率特别小，性能稳定，可满足40次浪涌测试需求；

3、共模L/N线分别使用一颗压敏电阻再串接陶瓷气体放电管对PE，提供浪涌泄放路径；

4、N线上面串接功率NTC，可以有效抑制开机时的浪涌电流；

5、若要满足输入对地的绝缘耐压测试需要调整GDT的电压参数；

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

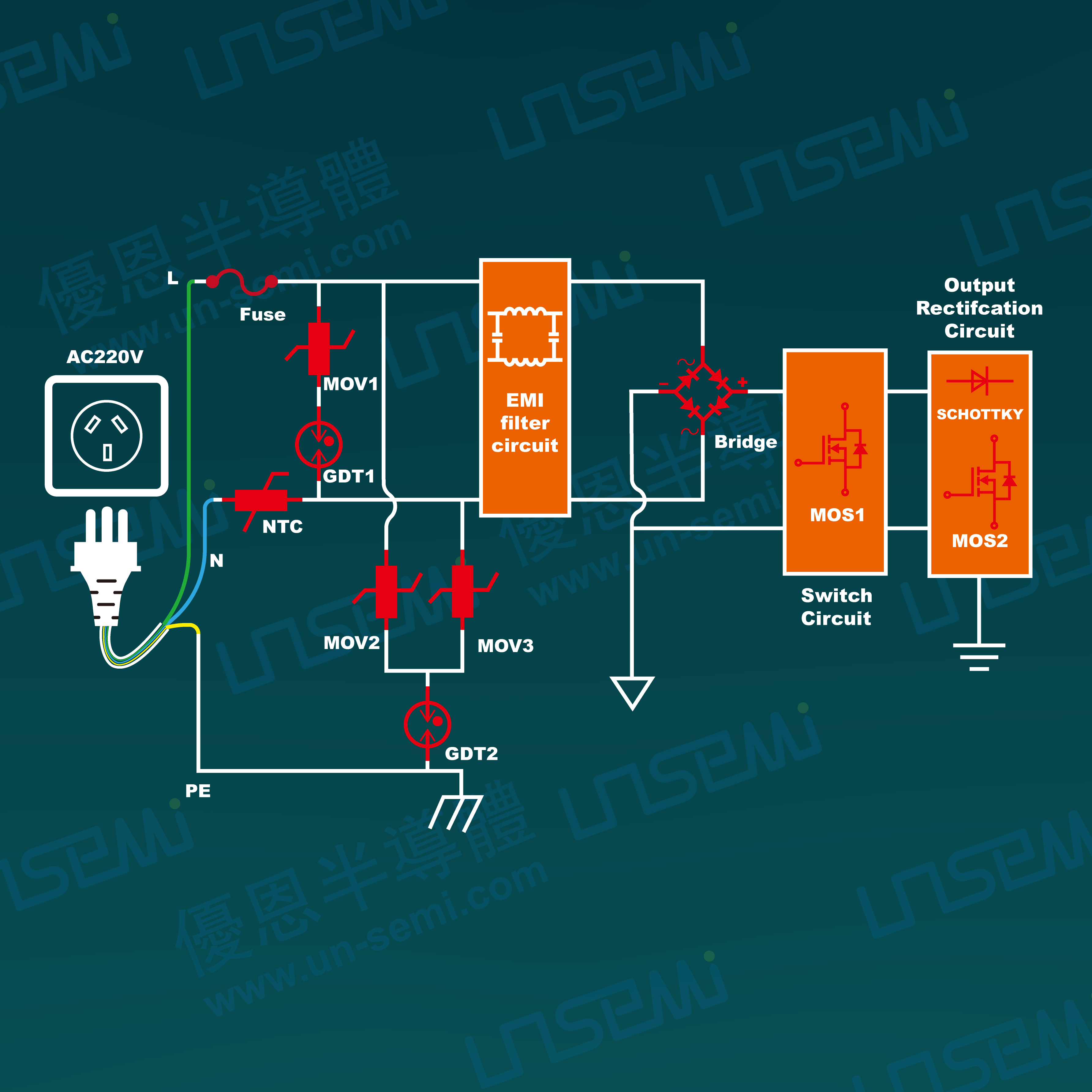

IEC 61000-4-5、GB/T 17626.5、EN61000-4-5

1、最前端的熔断保险作电路过载、短路保护；

2、L-N差模之间采用压敏串放电管的方式，可以有效降低此并联之路的漏电流，提升压敏的使用寿命；

3、共模L/N线分别使用一颗压敏电阻再串接陶瓷气体放电管对PE，提供浪涌泄放路径；

4、N线上面串接功率NTC，可以有效抑制开机时的浪涌电流；

5、若要满足输入对地的绝缘耐压测试需要调整GDT2的电压参数；

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

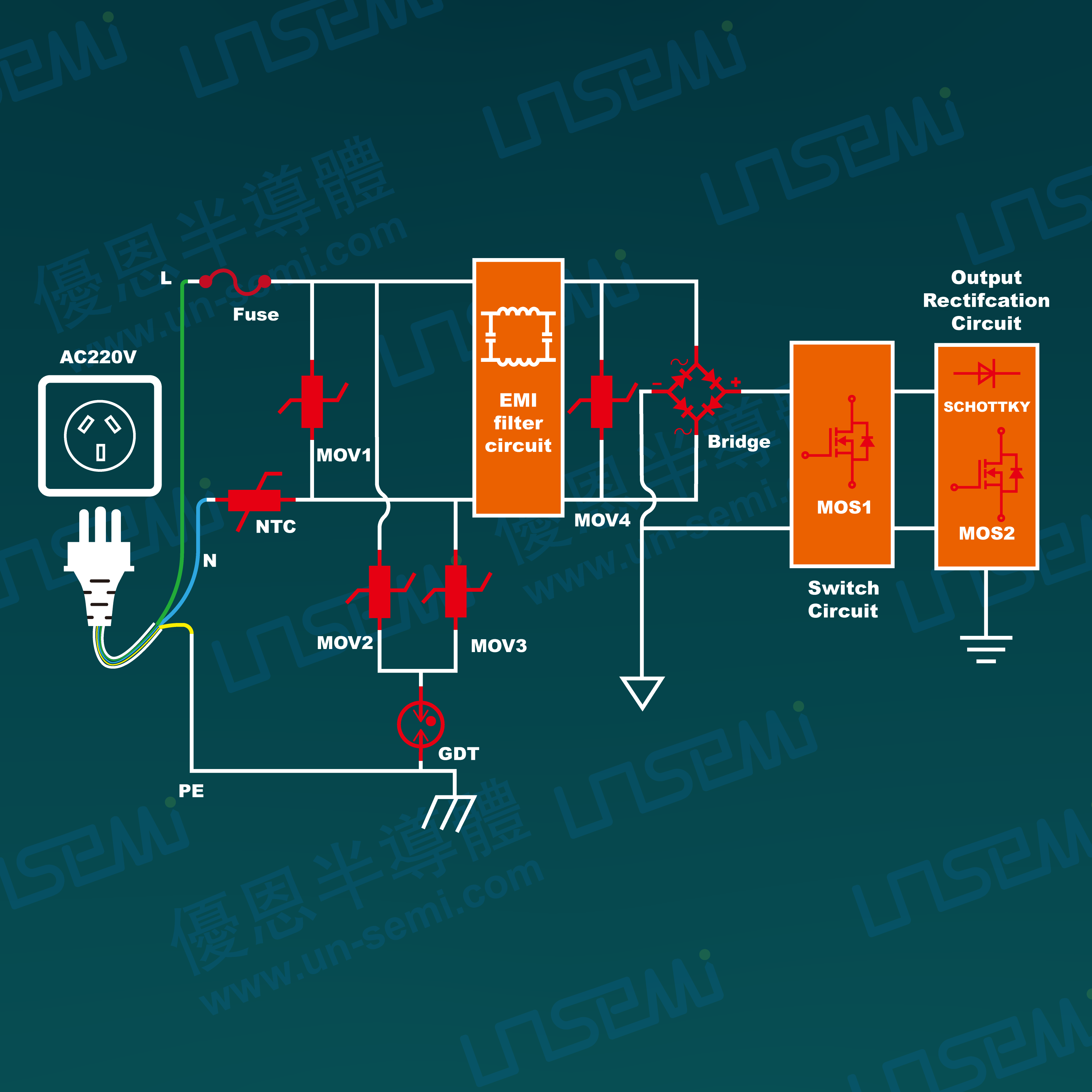

IEC 61000-4-5、GB/T 17626.5、EN61000-4-5

1、最前端的熔断保险作电路过载、短路及MOV失效后的保护；

2、L-N差模之间采用两级压敏电阻组合的防护方案，可降低因前端共模放电管电压过高而引起的差模残压过压的问题；

3、共模L/N线分别使用一颗压敏电阻再串接一颗高压陶瓷气体放电管对PE，满足绝缘耐压的同时，为共模浪涌提供泄放路径；

4、N线上面串接功率NTC，可以有效抑制开机时的浪涌电流；

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

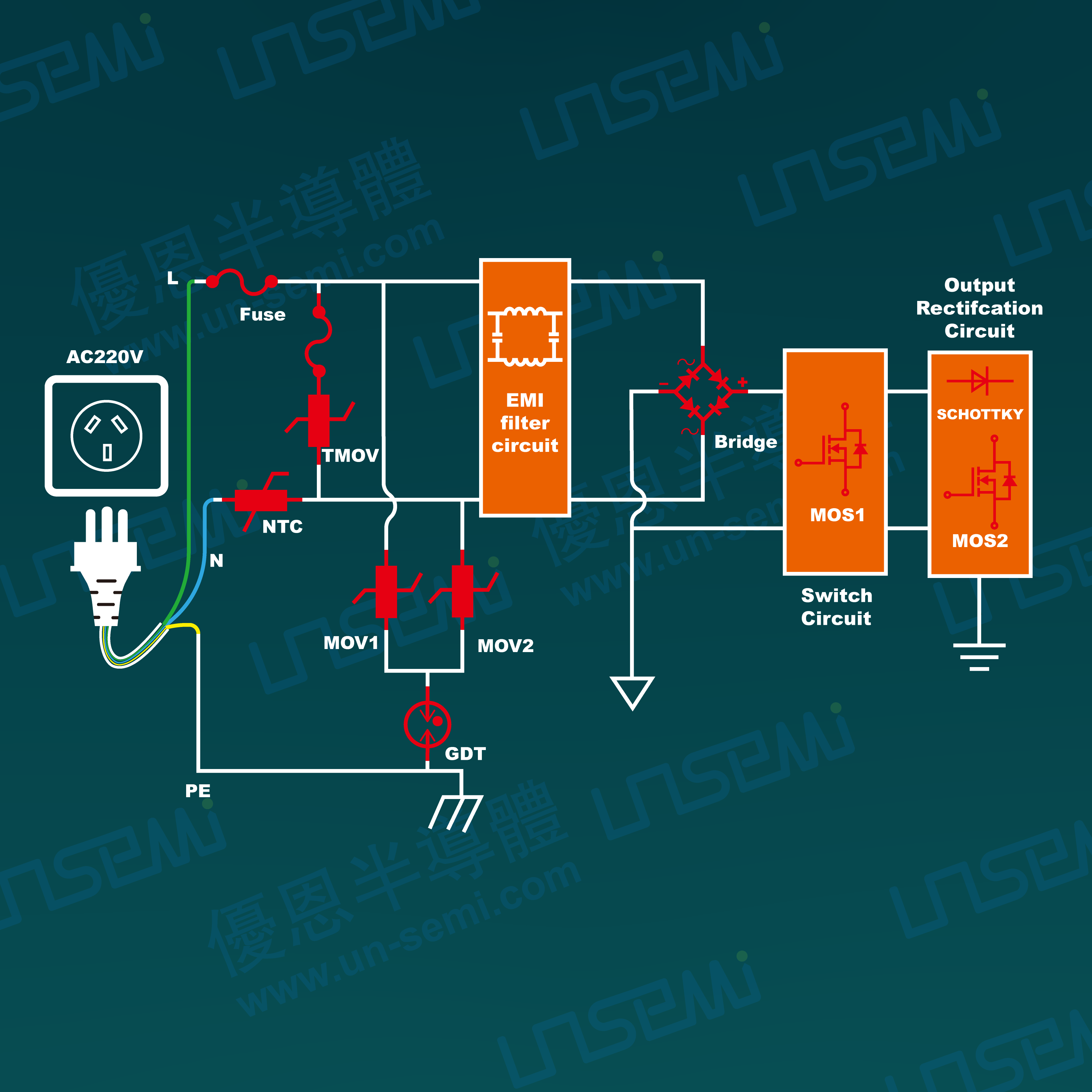

IEC 61000-4-5、GB/T 17626.5、EN61000-4-5

1、3Pin的TMOV中的温度保险可以直接串在输入端代替熔断保险，节约PCB占用面积；

2、L-N差模之间采用TMOV热失效保护型压敏电阻，在应用电路中可以在有效防止压敏因失效而引起的安全事件，提高产品的可靠性、安全性；

3、共模L/N线分别使用一颗压敏电阻再串接陶瓷气体放电管对PE，提供浪涌泄放路径；

4、N线上面串接功率NTC，可以有效抑制开机时的浪涌电流；

5、若要满足输入对地的绝缘耐压测试需要调整GDT的电压参数；

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。

IEC 61000-4-5、GB/T 17626.5、EN61000-4-5

1、最前端的熔断保险作电路过载、短路保护；

2、L-N差模之间采用压敏串放电管的方式，可以有效降低此并联之路的漏电流，提升压敏的使用寿命；

3、N线上面串接功率NTC，可以有效抑制开机时的浪涌电流；

▲展示方案仅供参考，如需详细设计方案或根据您的保护等级要求进行定制，请随时与我们联络，我们将根据您的具体需求提供专业的技术支持和解决方案。
